Podręcznik użytkownika rusztowania typu Cuplock: przegląd, montaż i środki ostrożności podczas użytkowania

Rusztowanie typu Cuplock to modułowy system rusztowań wykonany ze stali ocynkowanej. Wykorzystuje unikalny mechanizm „cup-lock” na pionowych stojakach, aby połączyć jednocześnie do czterech poziomych rygli. Dzięki temu charakterystycznemu mechanizmowi blokującemu , który eliminuje potrzebę stosowania śrub lub innych skomplikowanych elementów mocujących, czas montażu i demontażu można znacznie skrócić. Nasze rusztowania typu cuplock są zgodne z normą EN 12810/12811 (normy europejskie) lub ANSI/SSFI SC100-5/05 (normy północnoamerykańskie). Zwykle używamy stali gatunku S355; stojaki pionowe produkowane są o grubości ścianki 3,2 mm lub 4,0 mm, natomiast rygle poziome mają grubość 3,0 mm lub 3,2 mm. Powierzchnia poddawana jest procesowi cynkowania ogniowego, co zapewnia skuteczną ochronę przed korozją i rdzą.

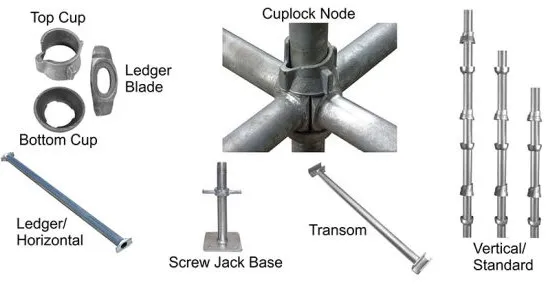

Do podstawowych elementów rusztowań typu Cuplock należą:

Podpory pionowe : Są to pionowe elementy systemu rusztowania odpowiedzialne za przenoszenie obciążenia konstrukcyjnego rusztowania. Są dostępne w różnych długościach i średnicach.
Rygle poziome : Te poziome elementy służą do połączenia stojaków pionowych i określenia długości przęsła przęsła rusztowania. Dodatkowo zapewniają stabilność konstrukcyjną, podtrzymują podesty robocze i rozkładają ciężar ładunku roboczego.
Stężenia ukośne : służą do wzmocnienia konstrukcji rusztowania i utrzymania jego ogólnej sztywności, zapewniając dodatkową sztywność i stabilność systemu.
Platformy/deski : dostępne w różnych rozmiarach i z różnych materiałów, elementy te zapewniają bezpieczną powierzchnię roboczą na różnych wysokościach w obrębie konstrukcji rusztowania.
Podnośniki podstawowe : Te elementy podtrzymują cały ciężar konstrukcji rusztowania i rozkładają go równomiernie na powierzchni gruntu.

Bezpieczne etapy montażu rusztowania typu Cuplock

1. Kontrola komponentów
Przed montażem wszystkie komponenty muszą zostać dokładnie sprawdzone, aby upewnić się, że są wolne od jakichkolwiek uszkodzeń lub wad.
2. Ustawienie podnośnika podstawy
Oczyść i wypoziomuj plac budowy, upewniając się, że podłoże jest twarde i stabilne, aby zapobiec przechylaniu się rusztowania. Umieść regulowane podnośniki podstawy w wyznaczonych miejscach konstrukcji rusztowania, upewniając się, że podstawa jest solidna i bezpieczna.
3. Podłączanie stojaków i rygli

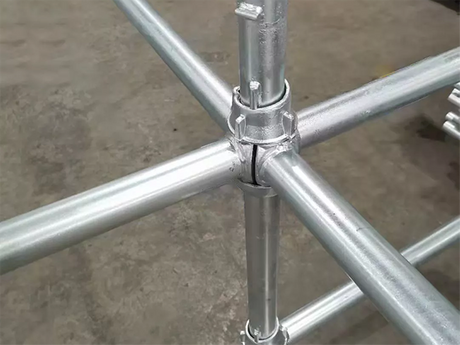

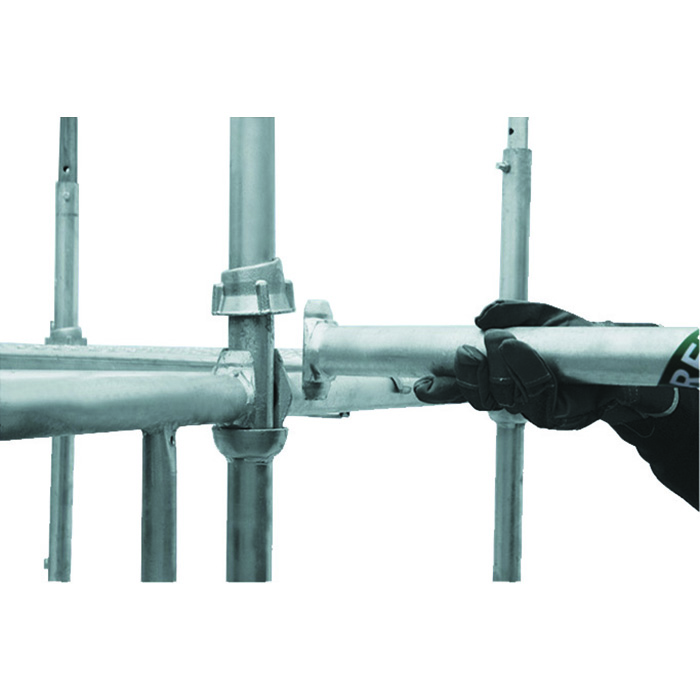

Włóż pionowe stojaki (słupki) do gniazd podstawy. Stałe dolne zamki umieszczone są na pionowych stojakach w odstępach co 0,5 m, natomiast obrotowe górne zamki umieszczone są na górze. W każdym punkcie węzłowym można połączyć do czterech poziomych rygli, wkładając klinowe końce rygli w dolny zamek na stojakach.
4. Blokowanie połączenia
Przesuń ruchomy górny zamek w dół tak, aby zakrył kliny rygla; następnie obróć górny zamek, aby uzyskać początkowe połączenie. Na koniec uderz górny zamek w kierunku zgodnym z ruchem wskazówek zegara, aby utworzyć sztywne i bezpieczne połączenie.
5. Montaż podestu roboczego
Połóż deski rusztowania (deski rusztowania) na ryglach poziomych, upewniając się, że są bezpiecznie zamocowane, tworząc stabilną platformę roboczą. Sprawdź, czy podesty rusztowania są wypoziomowane i równomiernie rozmieszczone; po zamontowaniu zabezpiecz je zaciskami do płyt lub łącznikami.
6. Montaż elementów zabezpieczających
Zainstaluj poręcze wzdłuż krawędzi rusztowania, aby zapobiec upadkowi pracowników. Zamontuj krawężniki u podstawy pomostu, aby zapobiec spadaniu narzędzi lub materiałów z rusztowania.
7. Zwiększanie wysokości
Powtarzaj kroki od 3 do 6, aby zwiększyć wysokość rusztowania, aż do osiągnięcia wymaganej wysokości. Podczas montażu w górę należy upewnić się, że konstrukcja rusztowania pozostaje wypoziomowana i wyrównana w pionie.
8. Kontrola końcowa
Sprawdź stabilność wszystkich elementów rusztowania, aby zapewnić ogólną integralność strukturalną systemu.
Sprawdź nośność, aby upewnić się, że konstrukcja rusztowania może bezpiecznie wytrzymać przewidywane obciążenia.
Przeprowadzaj okresowe kontrole, aby upewnić się, że wszystkie elementy są wolne od uszkodzeń i spełniają lokalne normy bezpieczeństwa.

Środki ostrożności dotyczące stosowania

1. Regularna kontrola : Przed każdym użyciem należy sprawdzić wszystkie zamki kubkowe, aby upewnić się, że są w bezpiecznym, zamkniętym położeniu. Sprawdź, czy zamki kubkowe, kliny, stojaki pionowe i rygle poziome nie wykazują oznak pęknięć, korozji lub uszkodzeń.
2. Mechanizm blokujący : Sprawdź, czy wszystkie górne zamki miskowe zostały mocno wbite młotkiem, wydając wyraźny, wyraźny dźwięk „kliknięcia”, charakterystyczny dla bezpiecznego połączenia młotkiem.
3. Limity obciążenia : Upewnij się, że obciążenie platformy nie przekracza określonych limitów. Nigdy nie przekraczać maksymalnej nośności rusztowania; obliczając całkowite obciążenie, należy uwzględnić łączną masę pracowników, narzędzi i materiałów.
4. Bezpieczny dostęp : Wejście i wyjście z rusztowania typu Cuplock musi odbywać się za pośrednictwem wyznaczonych drabin lub zintegrowanych schodów; wspinanie się po stężeniach ukośnych jest surowo zabronione.
5. Konserwacja komponentów : Regularnie czyść pozostałości betonu i gruz ze połączeń, aby zapobiec zakleszczeniu lub uszkodzeniu mechanizmów blokujących.
6. Wymagania dotyczące wyposażenia ochrony osobistej (PPE) : Przez cały czas należy nosić odpowiednie środki ochrony indywidualnej, w tym kaski ochronne, szelki zabezpieczające przed upadkiem i antypoślizgowe buty ochronne.

Streszczenie

Wysoce wydajny mechanizm blokujący i wyjątkowa wytrzymałość konstrukcyjna systemu rusztowań typu Cuplock zapewniają bezpieczne, stabilne i ekonomiczne rozwiązanie dla tymczasowych podpór i platform roboczych w projektach budowlanych.
