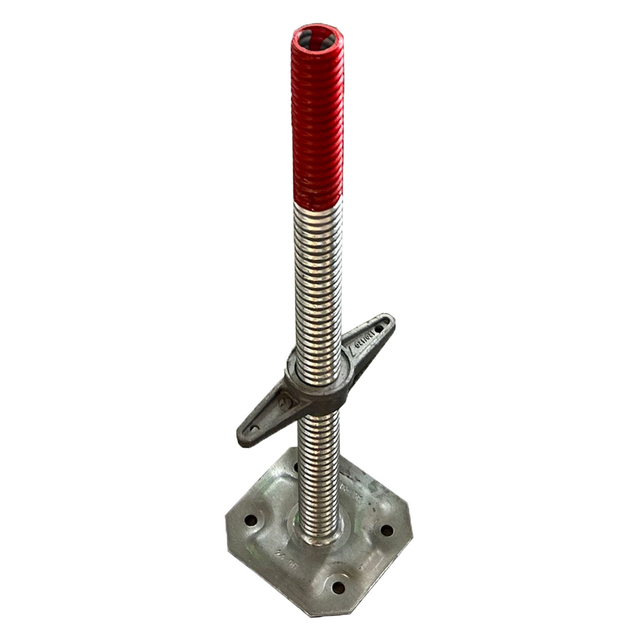

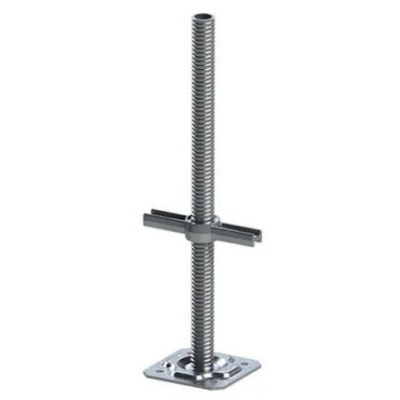

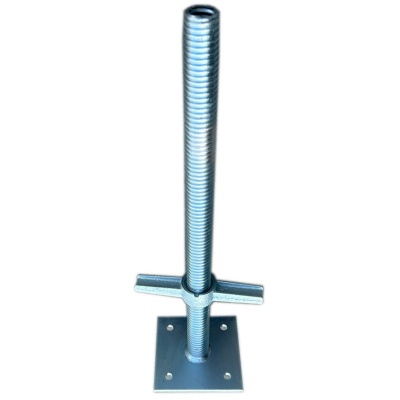

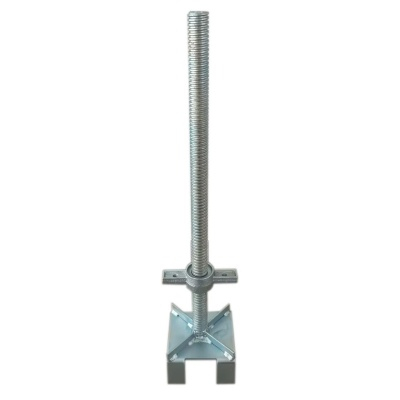

Co to jest Base Jack?

Podstawa rusztowania wykonana jest z rury śrubowej i blachy stalowej i łączona jest za pomocą odlanej nakrętki. Aplikacja to system rusztowań wsporczych, system rusztowań typu ringlock, , system rusztowań typu Cuplock , , system rusztowań kwikstage , system rusztowań Haki, system rusztowań rurowo-zaciskowych, a także system szalunkowy , umożliwiający elastyczną regulację wysokości systemu konstrukcyjnego.

Base Jack jest zwykle uważany za tymczasową konstrukcję, do której wchodzą pracownicy wewnętrzni lub zewnętrzni. Wiele miejsc pracy jest nierównych, a regulowane podnośniki podstawy pomagają zapewnić bezpieczną i równą powierzchnię roboczą na różnych wysokościach roboczych na ziemi.
Podnośniki poziomujące rusztowania to podnośnik podstawowy służący do poziomego utrzymania rusztowania. Podnośnik do poziomowania rusztowania osadzony jest na stabilnej podstawie i zawiera dużą regulowaną śrubę umożliwiającą przesuwanie rusztowania w górę i w dół. Po zbudowaniu rusztowania użyj rusztowania podstawowego, aby wypoziomować platformę roboczą przed użyciem. Regulowane podnośniki z głowicą U są przeznaczone do stosowania w połączeniu z regulowanym rusztowaniem systemowym. Główną funkcją regulowanego podnośnika U-Head jest bezpieczne trzymanie drewnianych belek na miejscu.

Inne nazwy podnośników podstawowych: Podnośnik rusztowania, Podnośnik śrubowy rusztowania, Regulowane podnośniki podstawy, Podnośnik poziomujący, Stopy poziomujące, Podnośniki z głowicą U, Płyta podstawy...

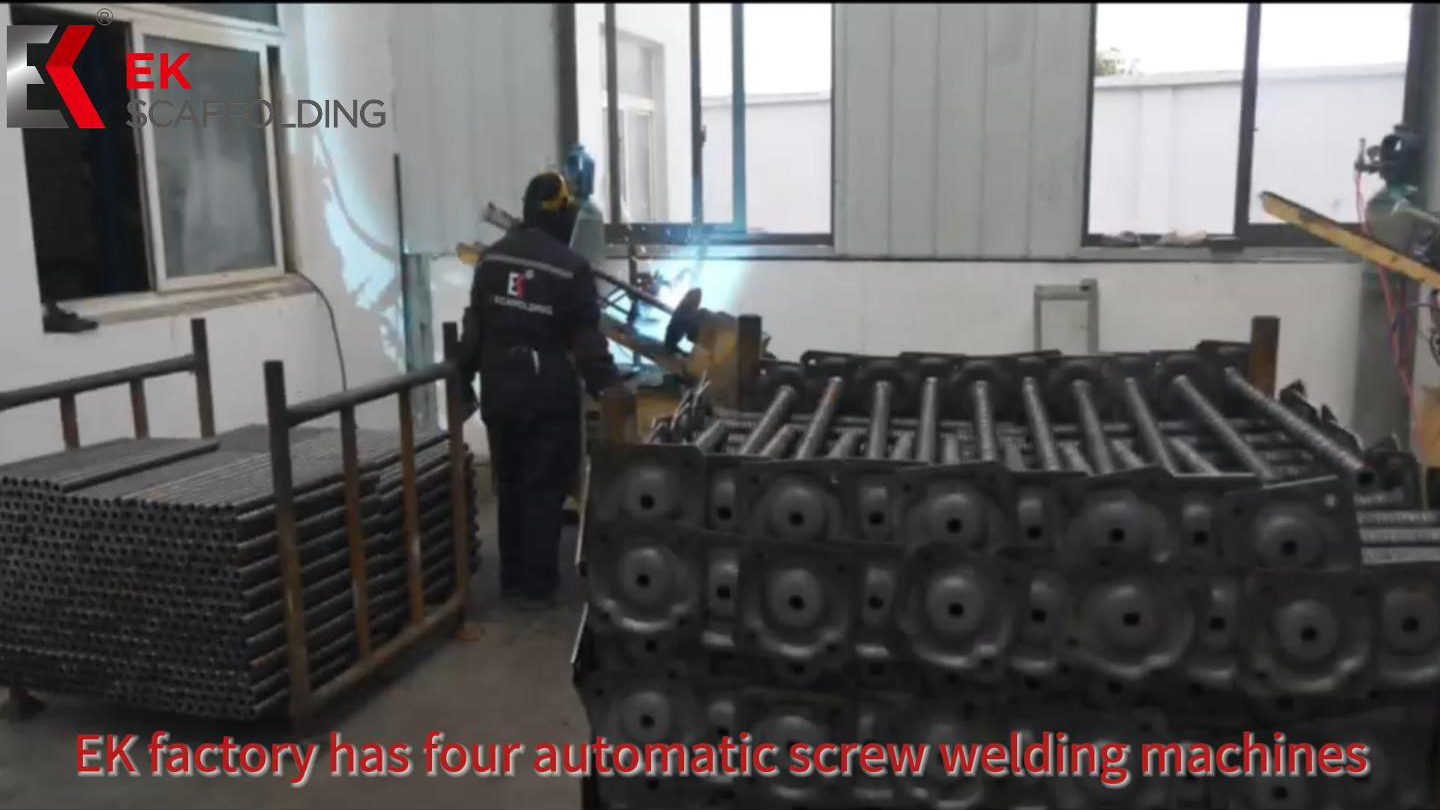

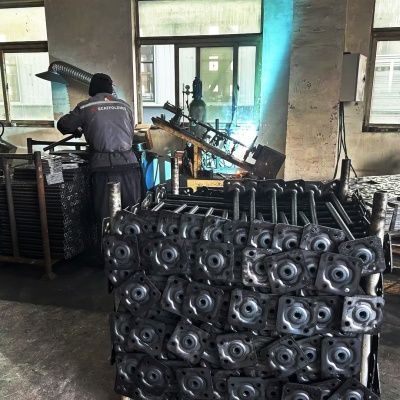

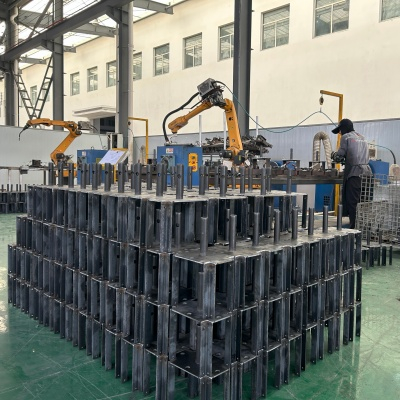

Przepływ produkcji

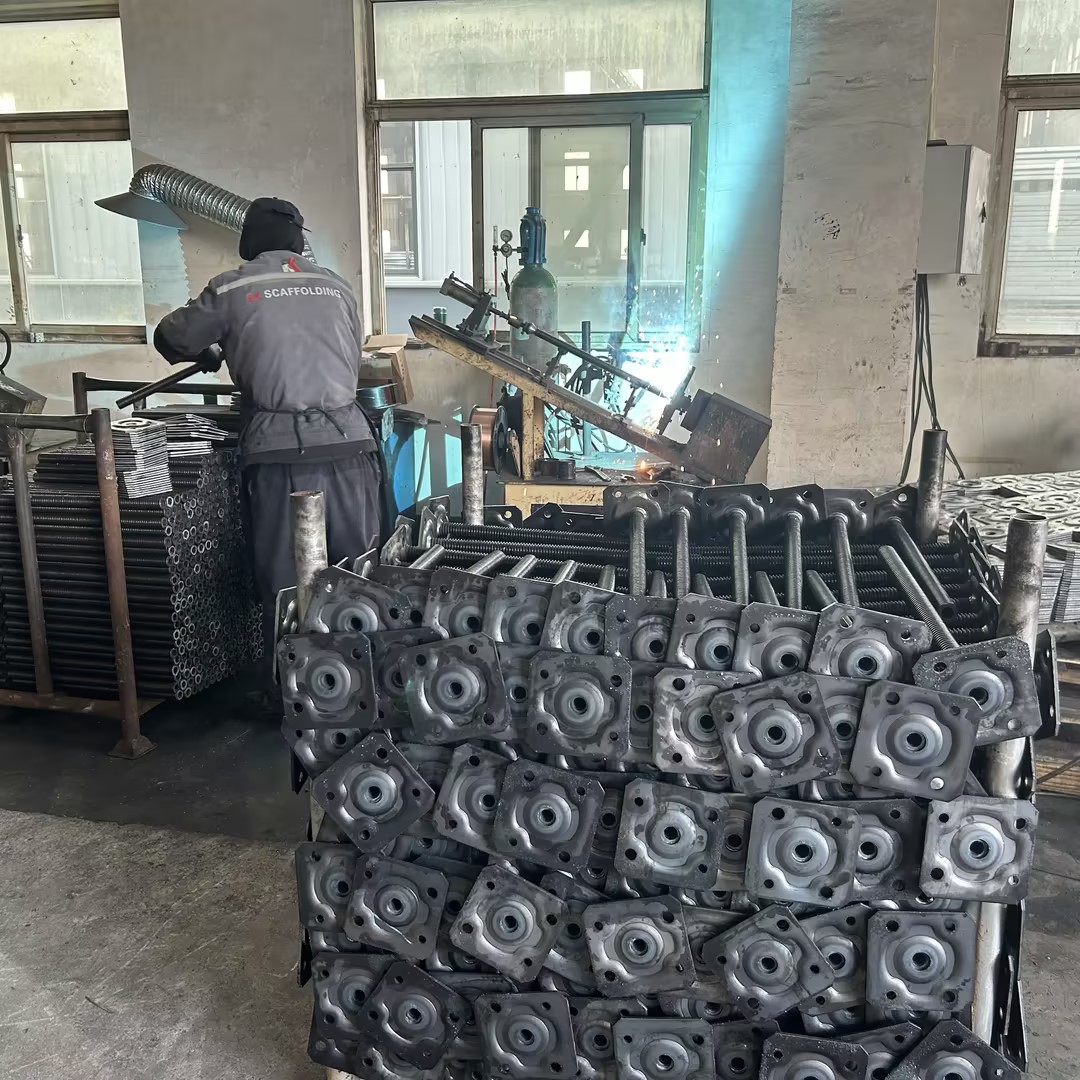

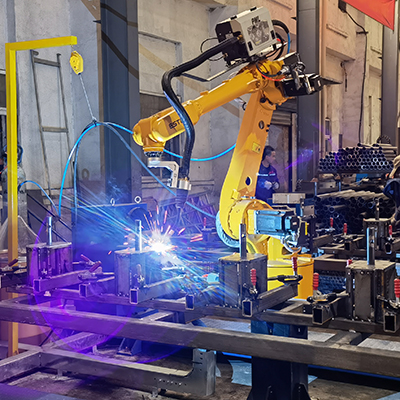

Mamy pełny zestaw urządzeń produkcyjnych, w tym maszyna modelowa, maszyna do wykruszka, maszyna do rolki, piasek i tak dalej. Te sprzęt produkcyjny pokaże, w jaki sposób produkty są wytwarzane, a my możemy również wykorzystywać te urządzenia do produkcji zgodnie z Twoimi wymaganiami.

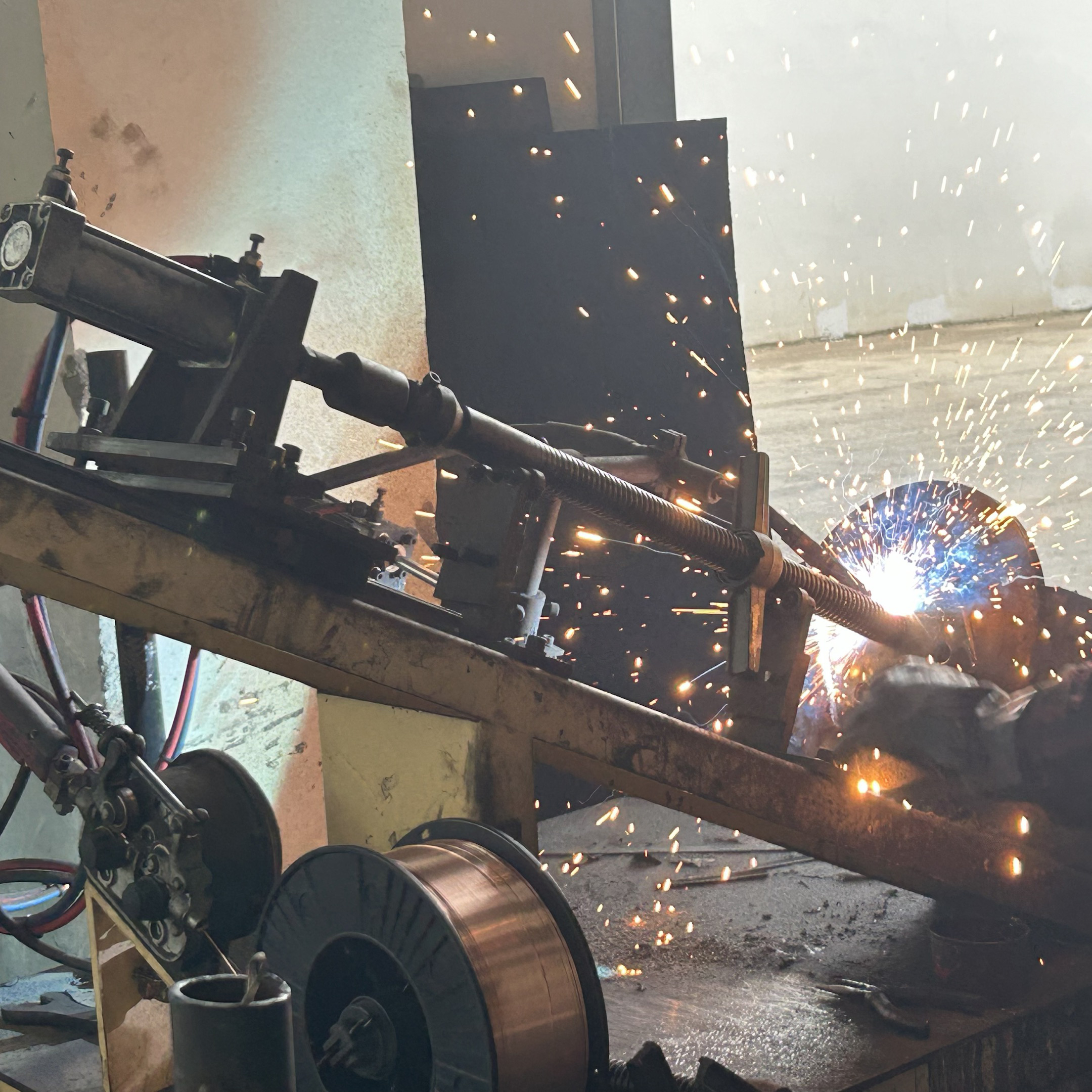

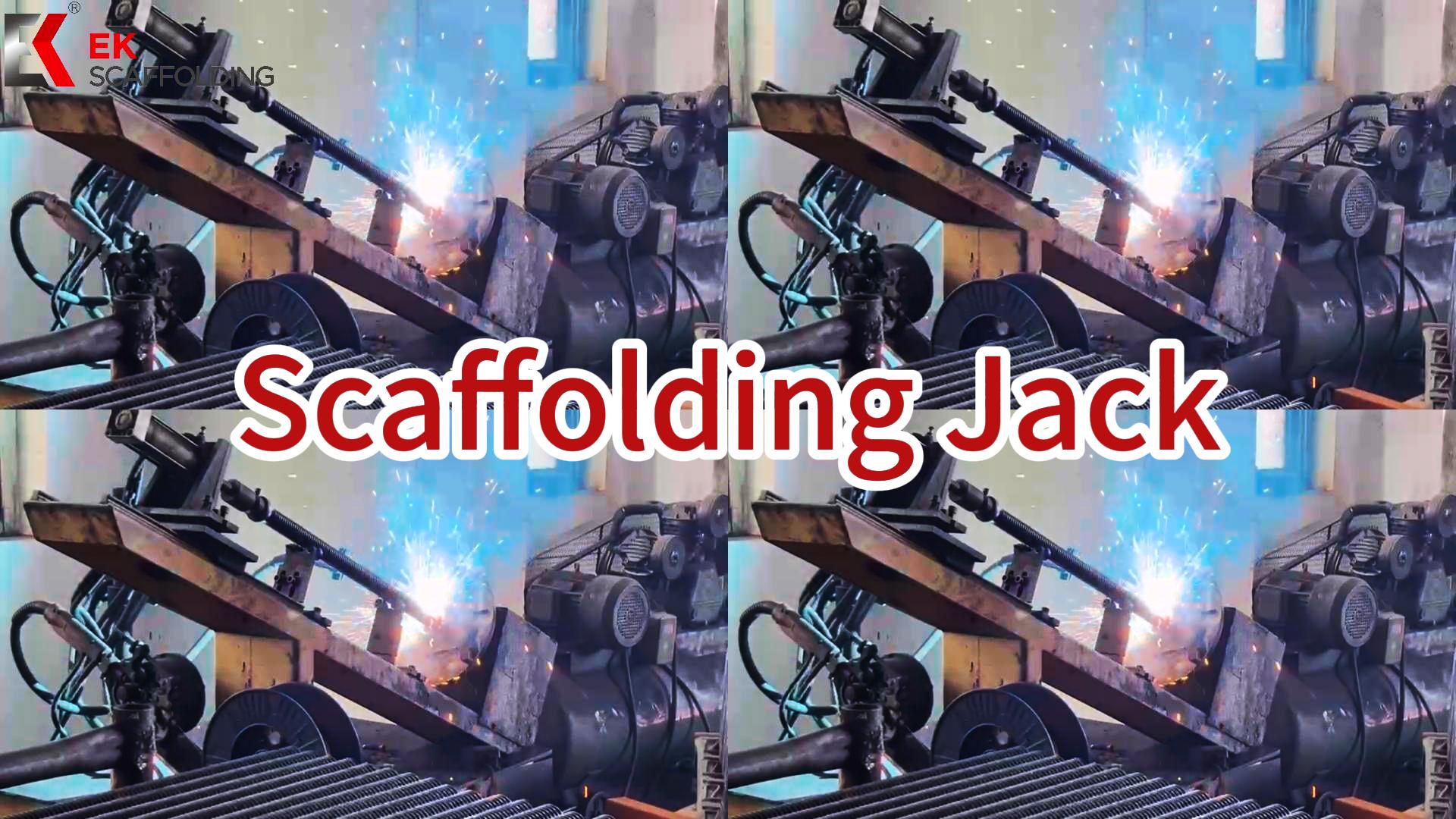

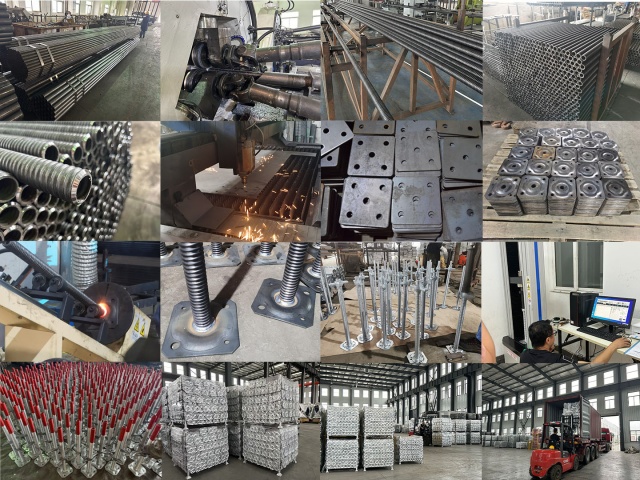

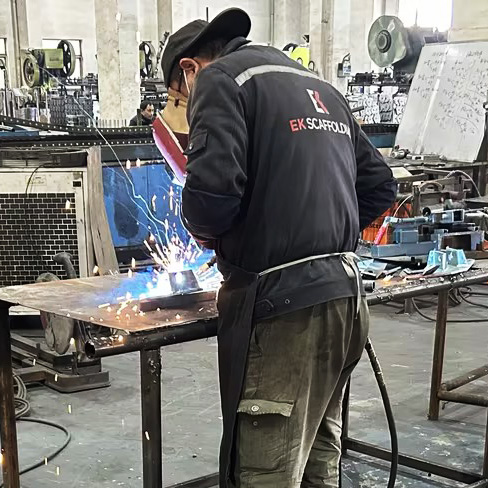

Proces produkcji podnośnika podstawowego

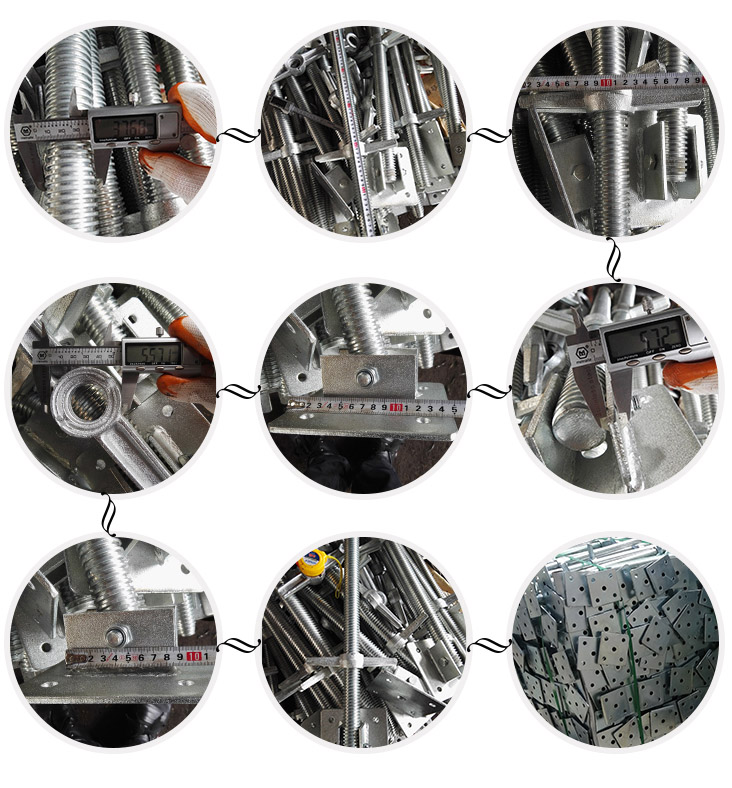

Kontrola

Profesjonalny zespół kontroli jakości przeprowadzi ścisłą kontrolę jakości w procesie produkcyjnym i przed dostawą, aby zapewnić, że jakość rusztowania spełnia wymagania klientów i poprawia pozycjonowanie gniazd rusztowań EK na rynku o wysokiej jakości.

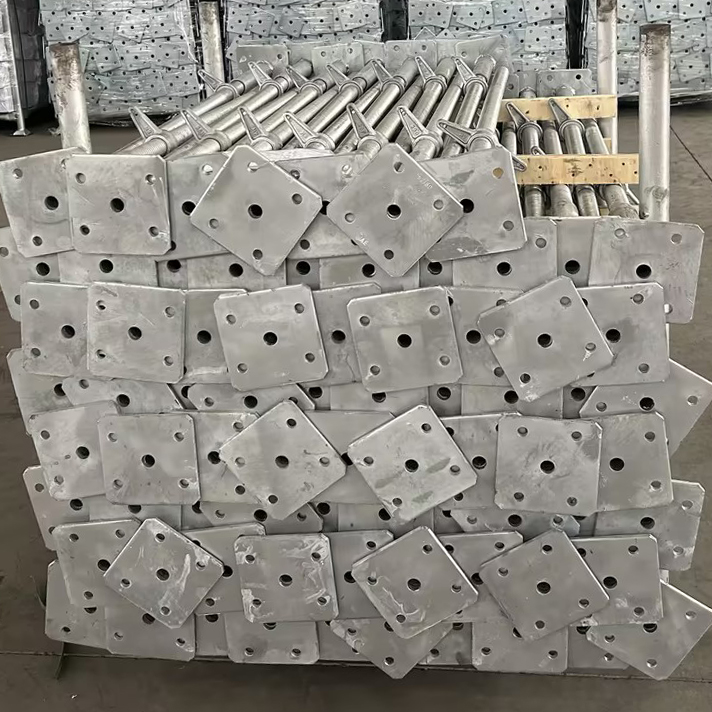

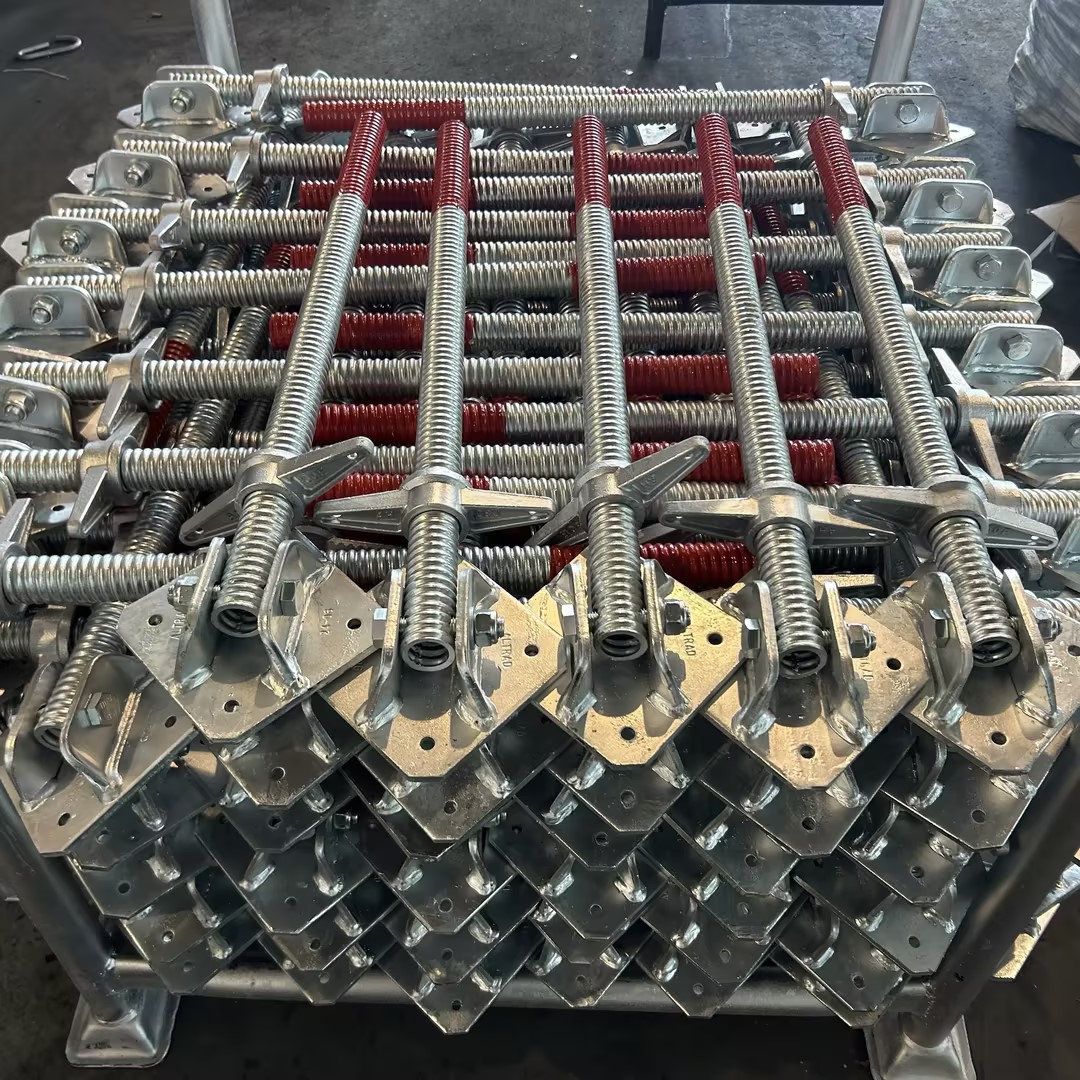

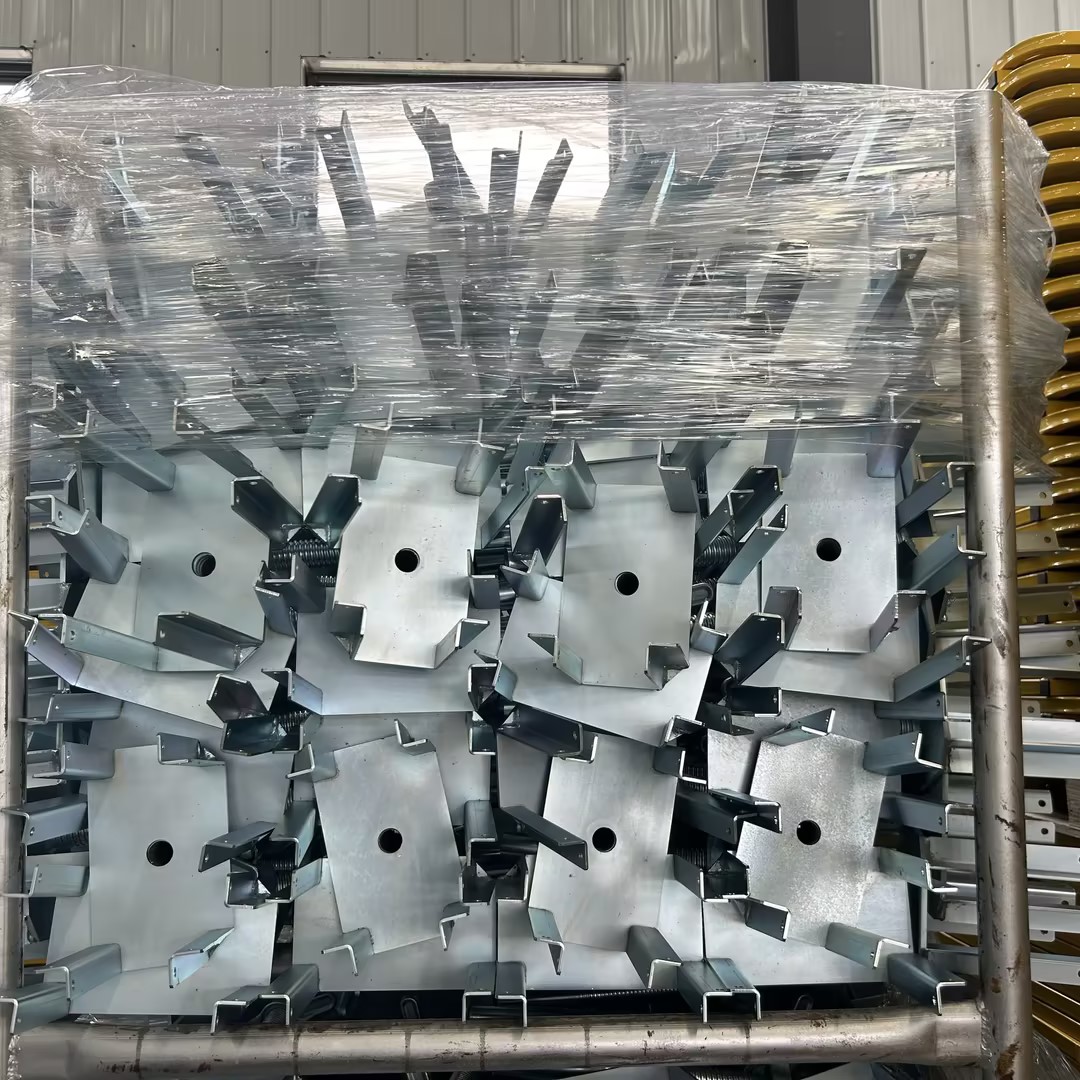

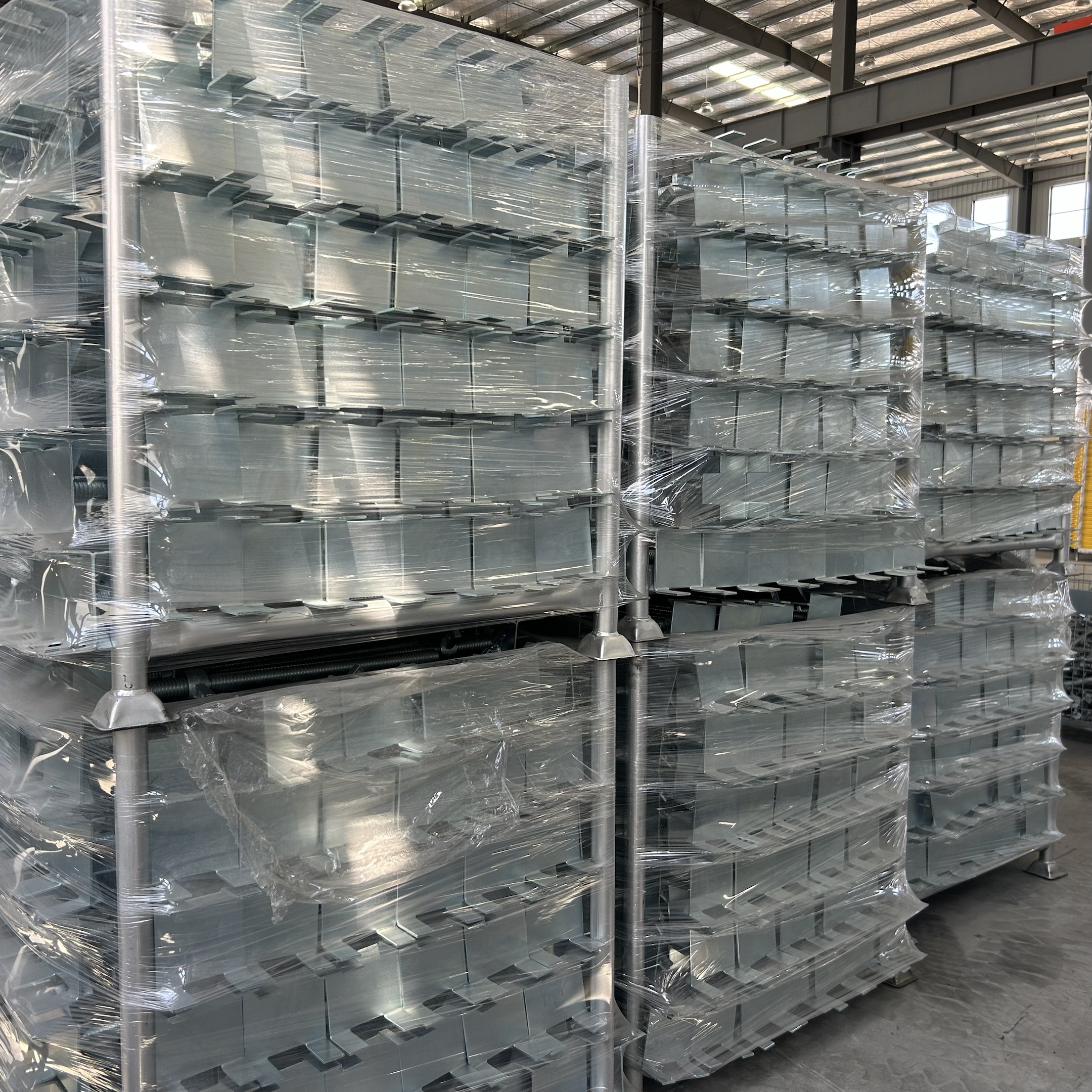

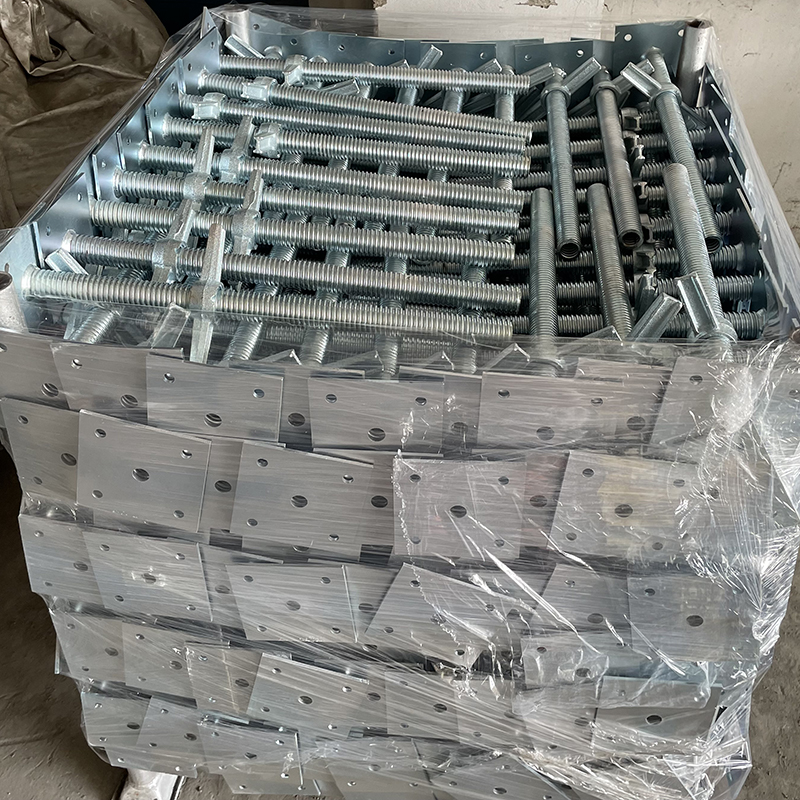

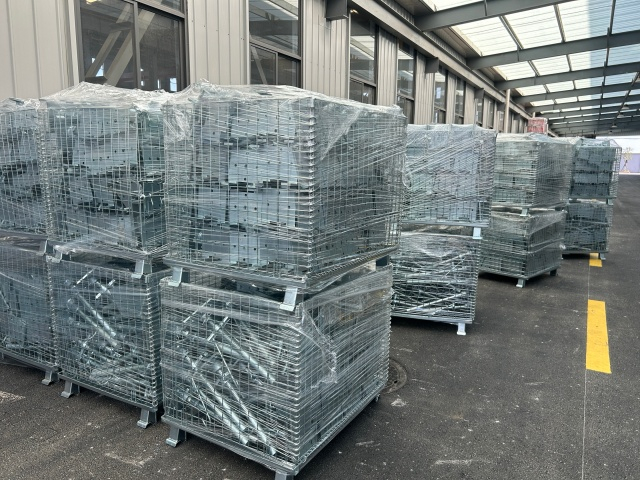

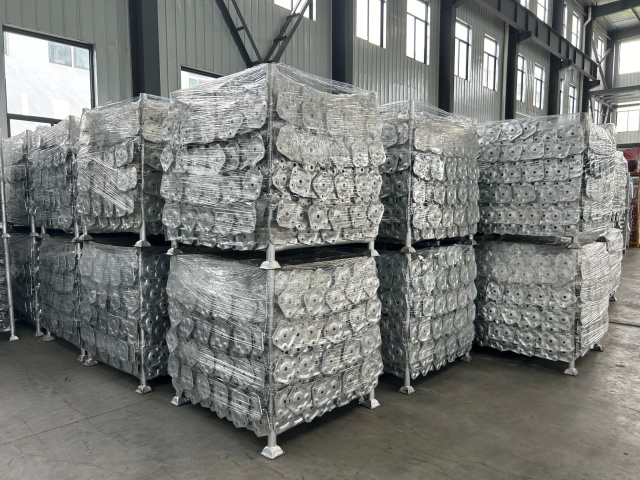

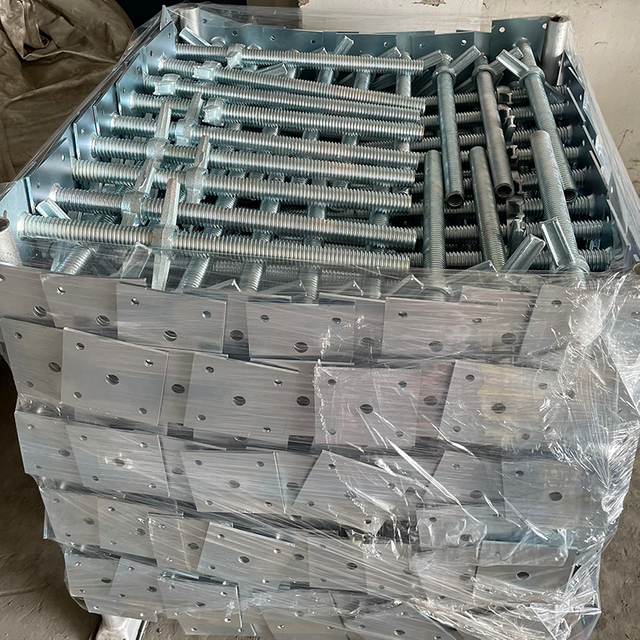

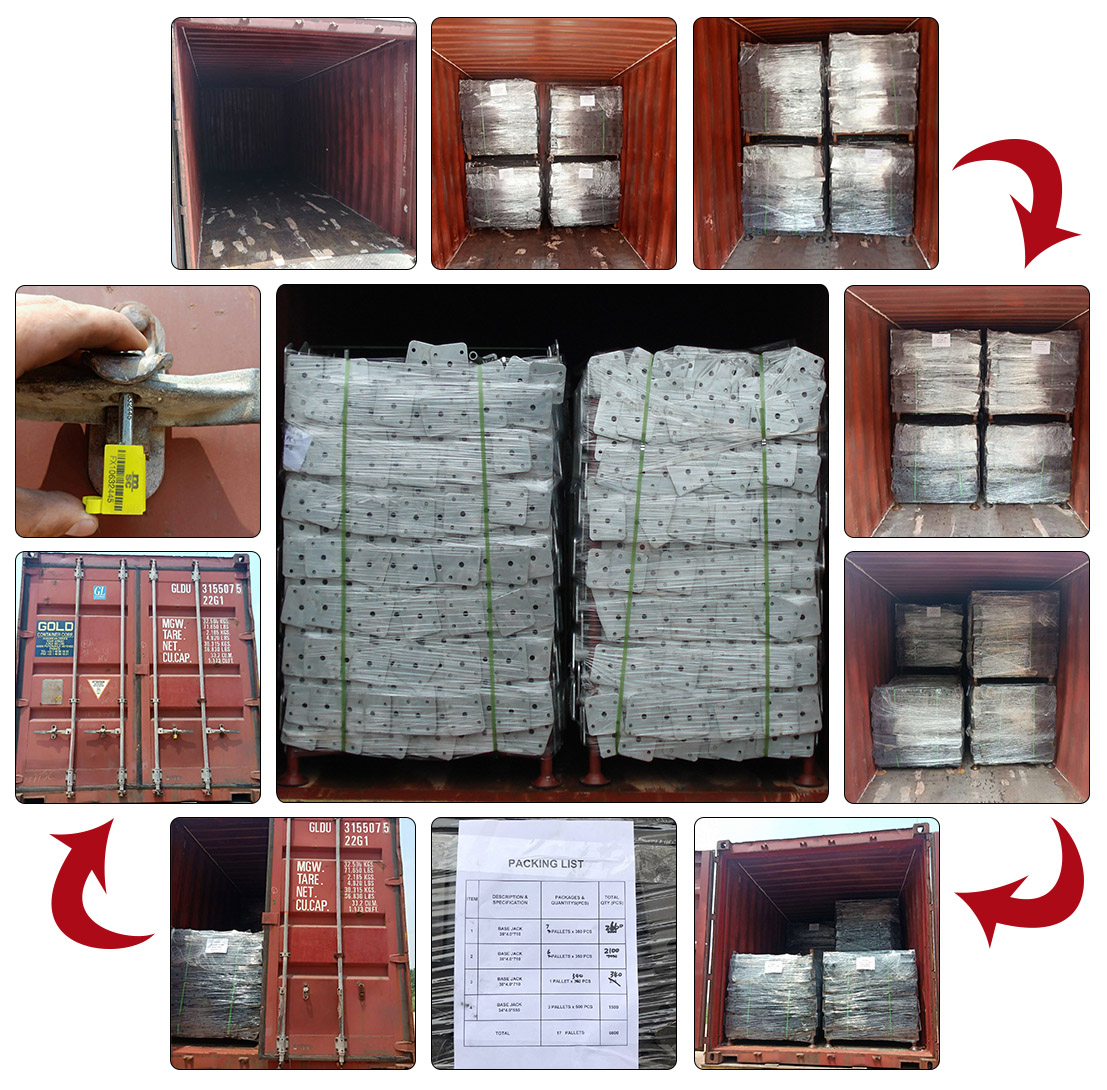

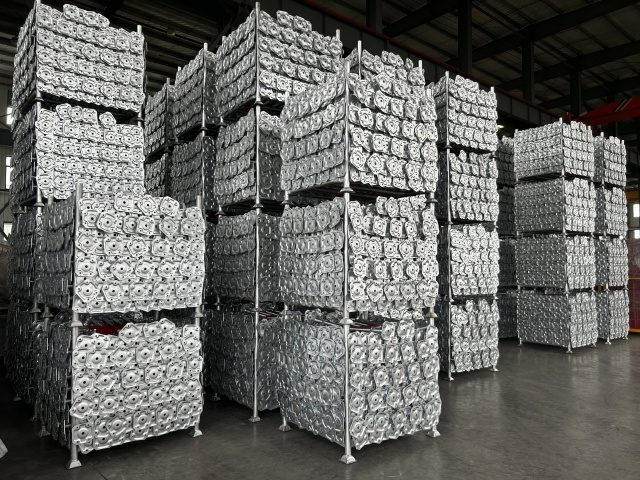

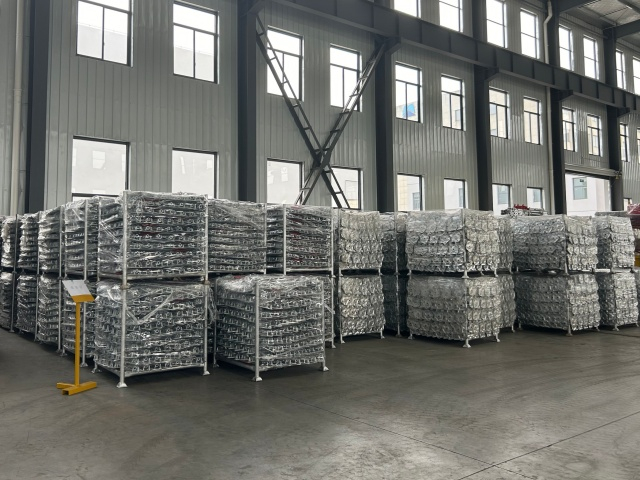

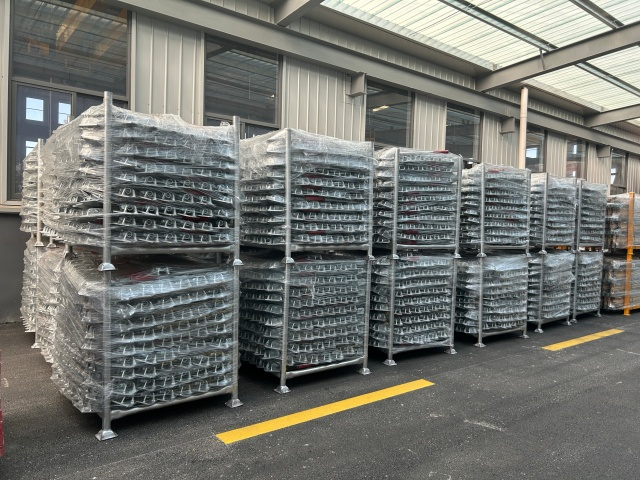

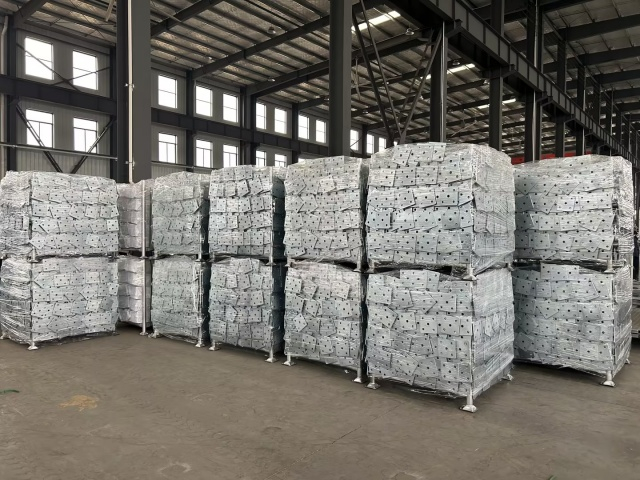

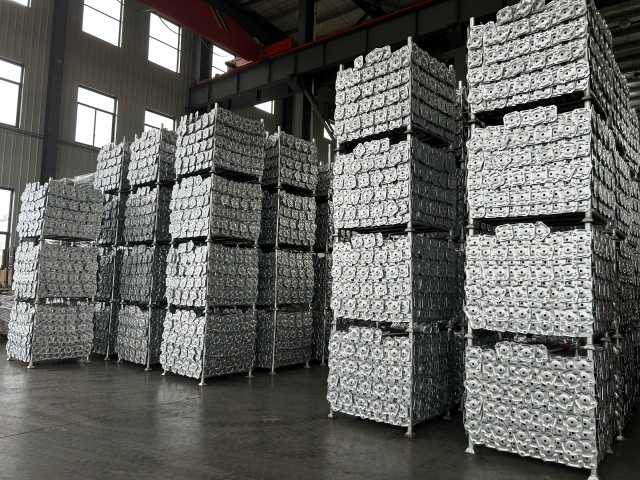

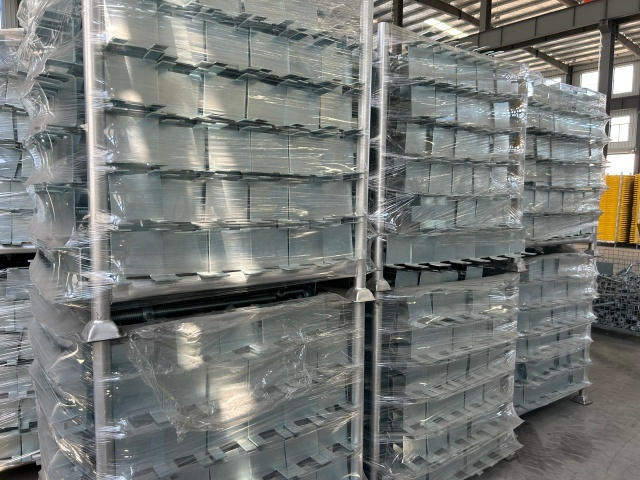

Pakowanie i ładowanie

Doświadczony zespół pakowania i ładowania może skutecznie monitorować harmonogram ładowania bazowego rusztowania Jack, sprawić, by regulowany podnośnik bazowy dotarł do portu wysyłki w ciągu zaplanowanego czasu i promować klientów, aby otrzymywać gniazda na poziomie rusztowania na czas.

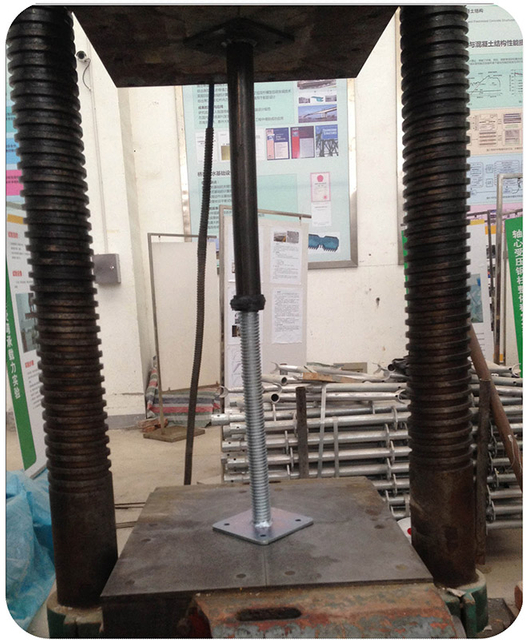

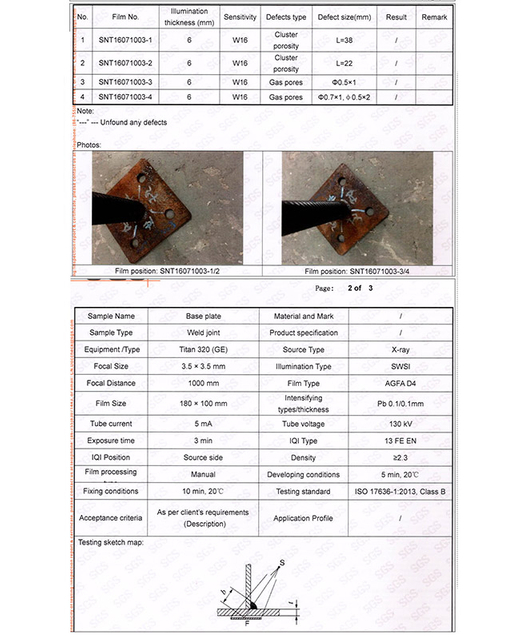

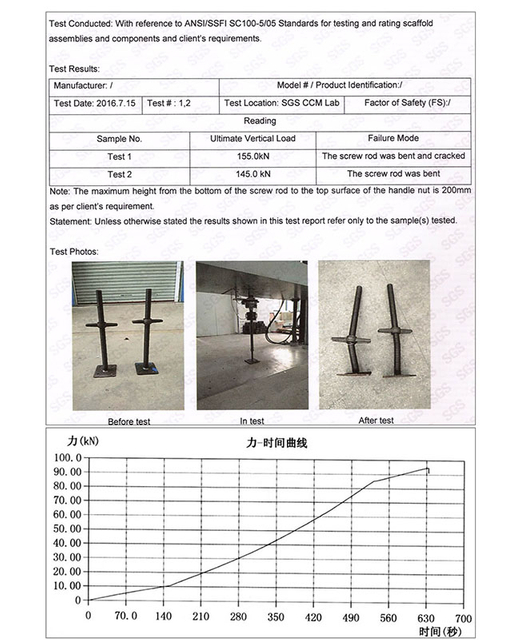

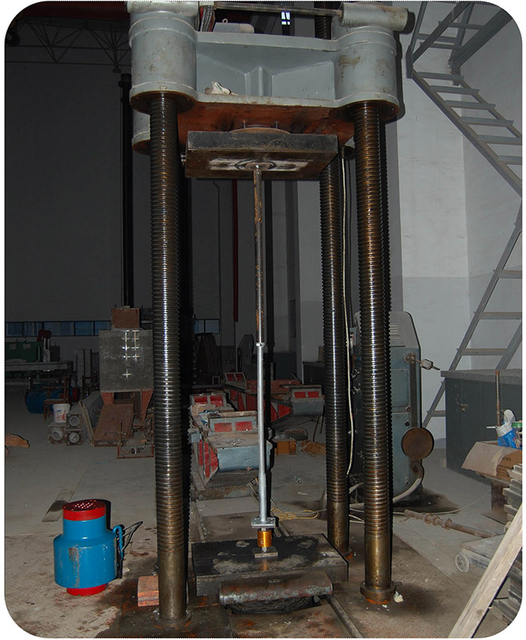

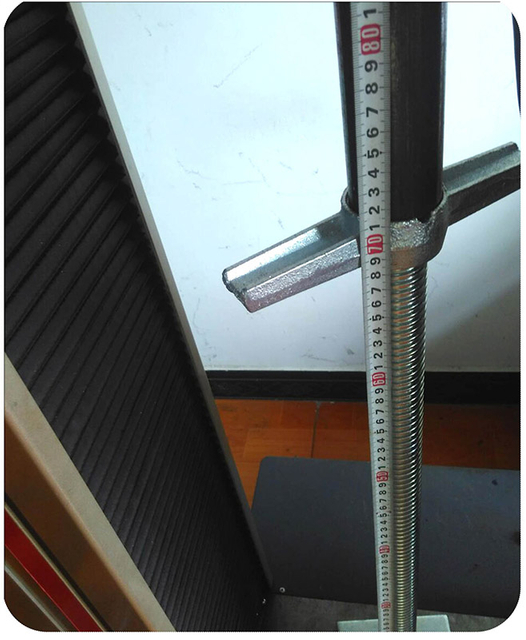

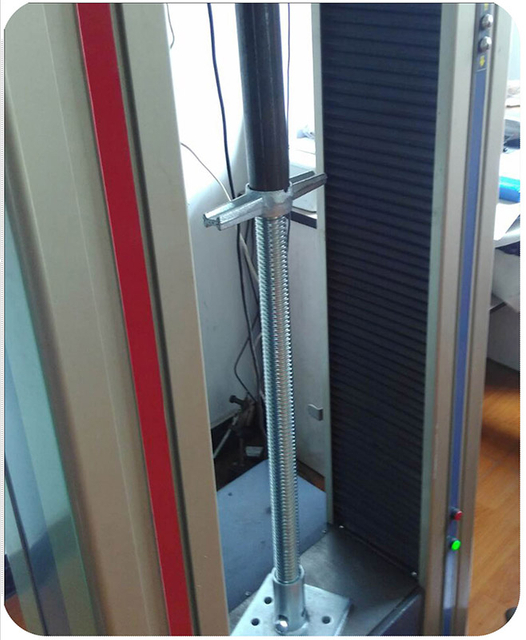

Test jakości

Zgodnie z różnymi wymaganiami klientów testujemy produkty za pośrednictwem profesjonalnego Centrum Inspekcji jakości trzeciej zgodnie z danymi i standardami dostarczanymi przez klientów, aby udowodnić wymagania klientów.

Jak sprawdzić, czy gniazdo podstawowe jest kwalifikowane?

1. Kontrola spoiny: Spoina pomiędzy płytą podstawy a śrubą musi być całkowicie przetopiona, bez porowatości i pęknięć.
2. Kontrola gwintu: Nakrętka powinna móc się obracać i płynnie dokręcać na śrubie, bez zakleszczania się.
3. Certyfikacja materiału: Wymagany jest certyfikat materiałowy (Certyfikat młyna) zgodny z normami oraz raport z badania nośności (SGS).

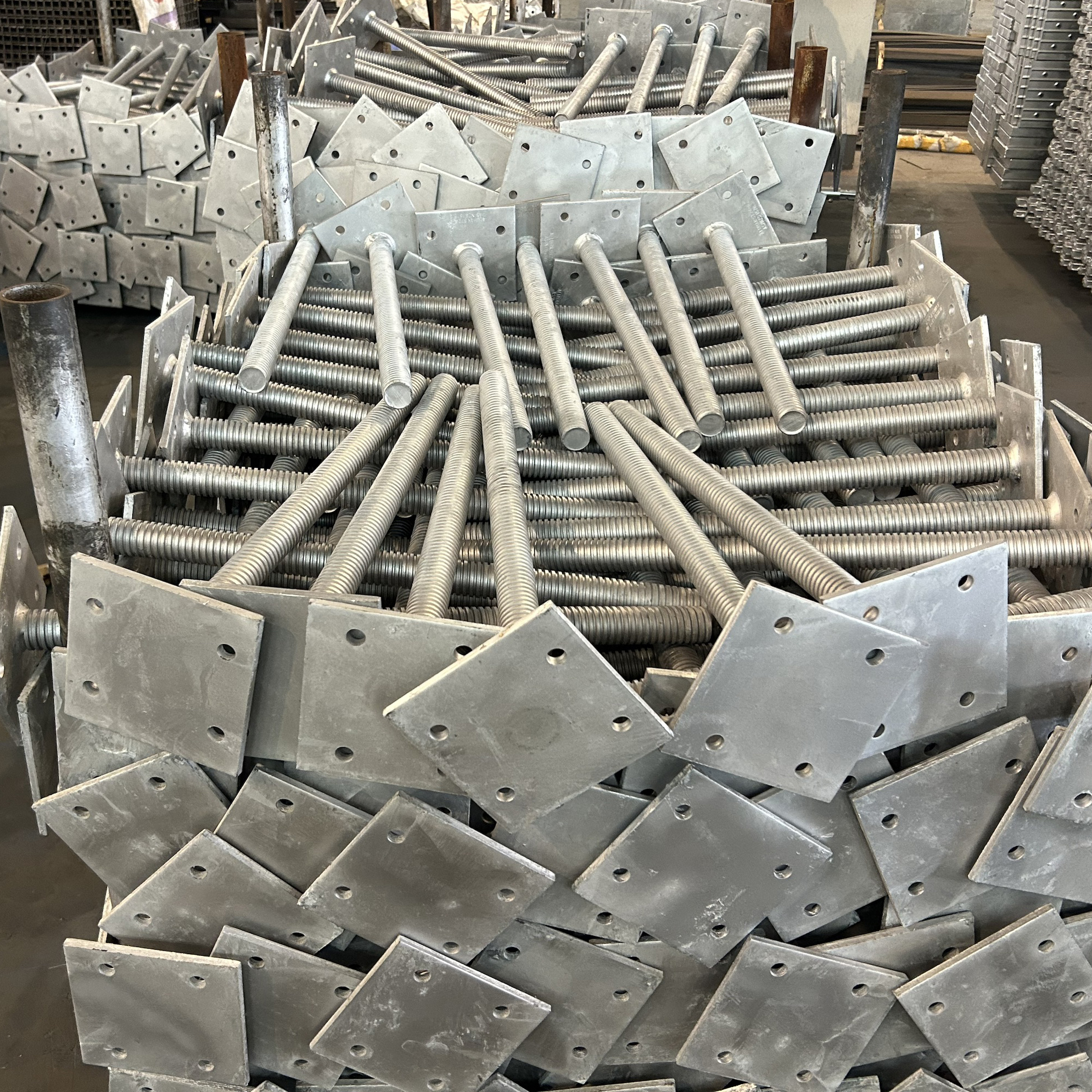

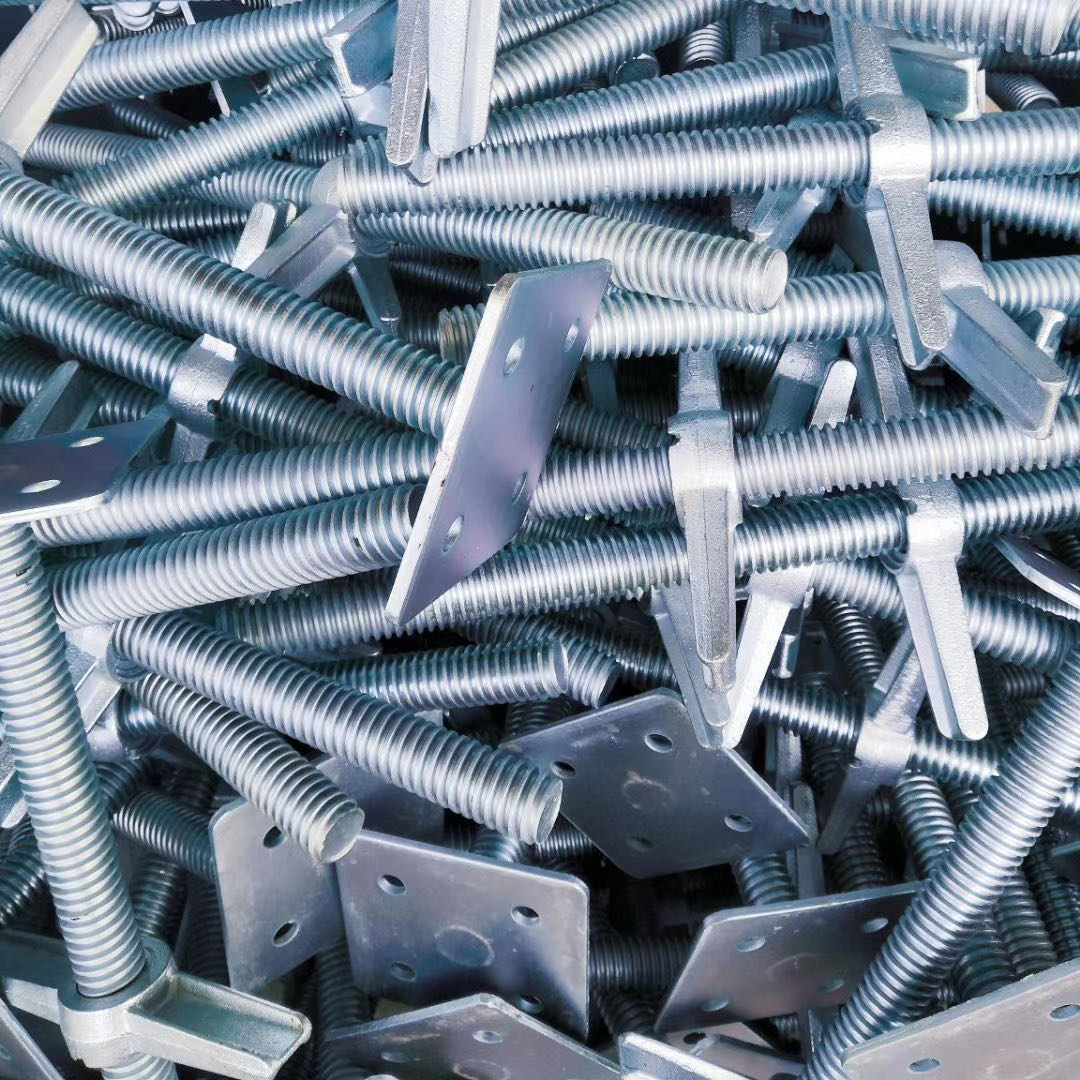

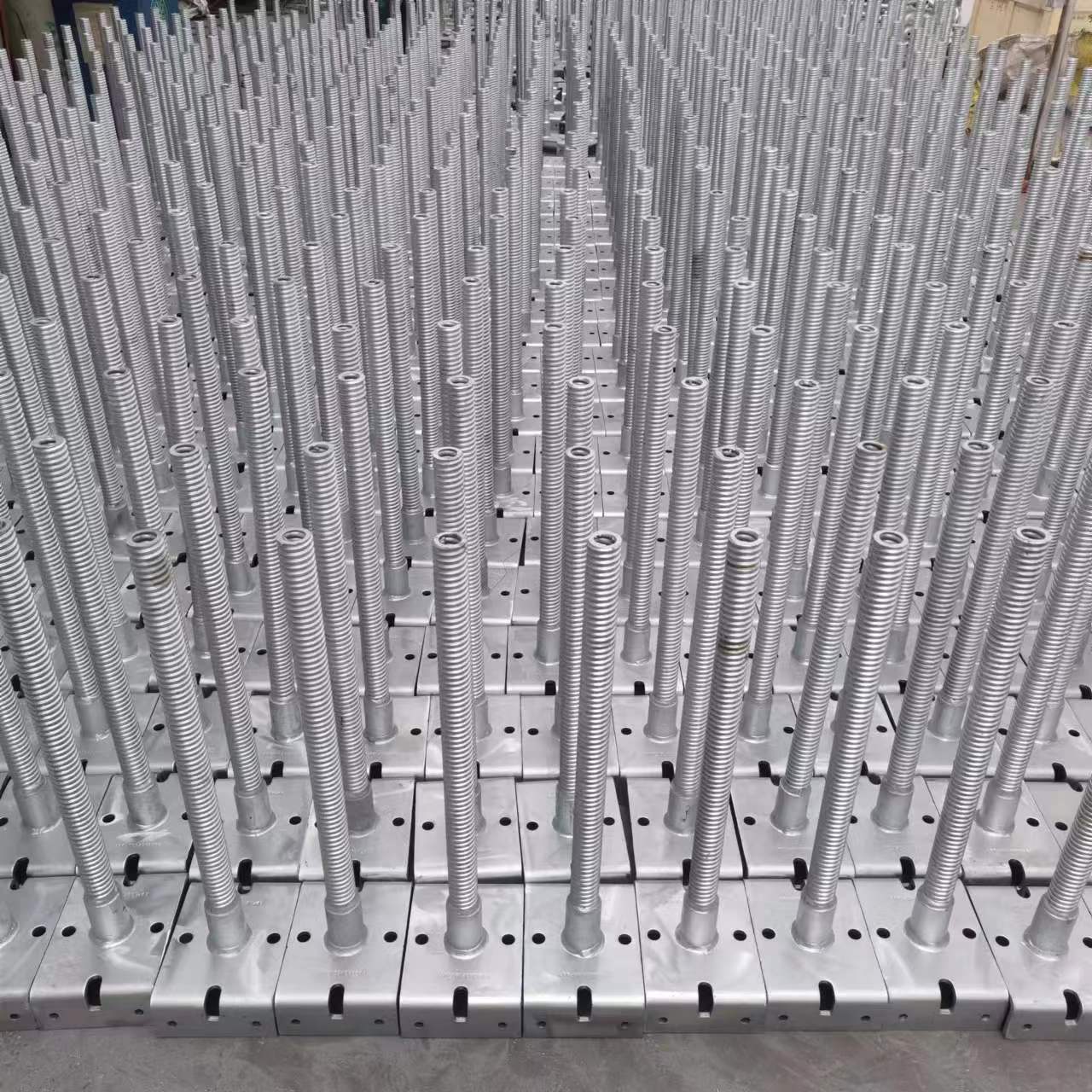

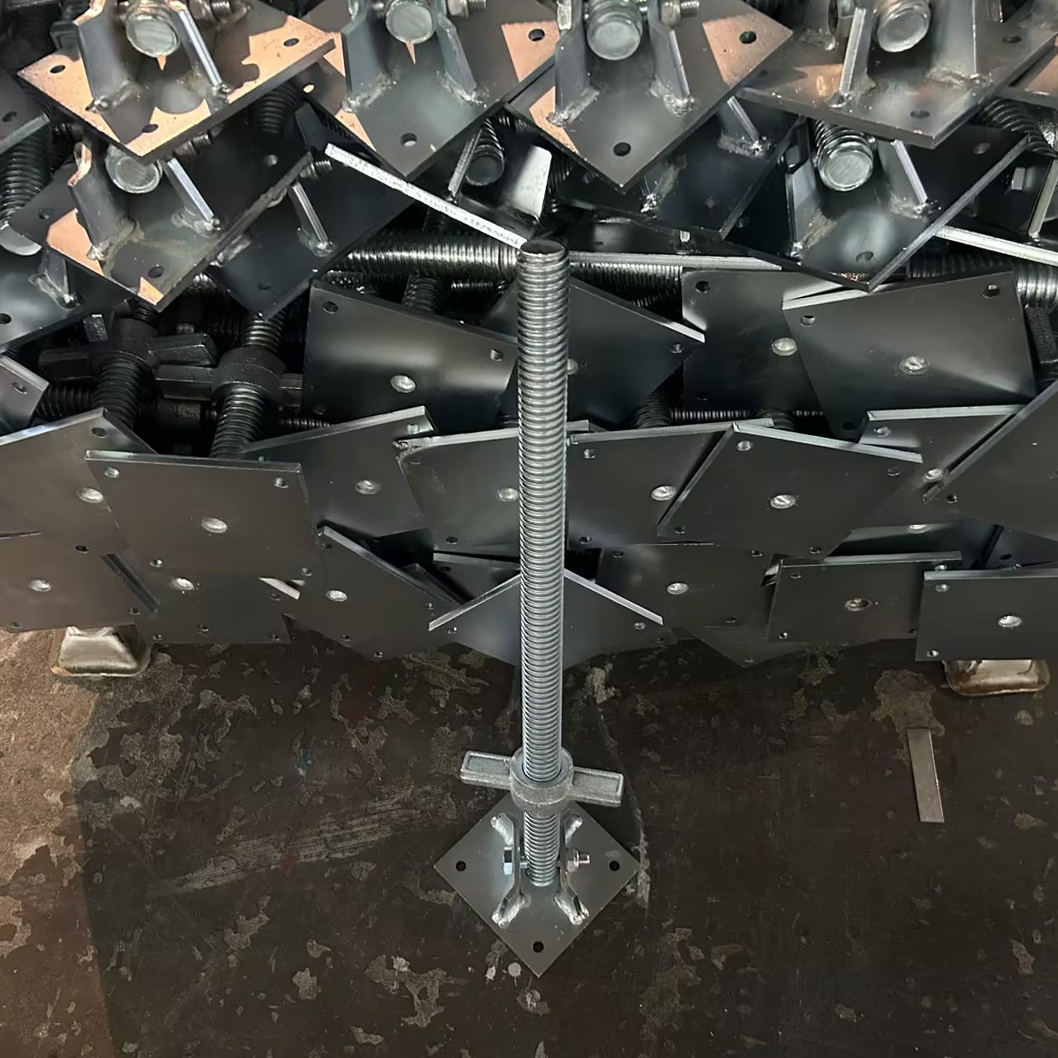

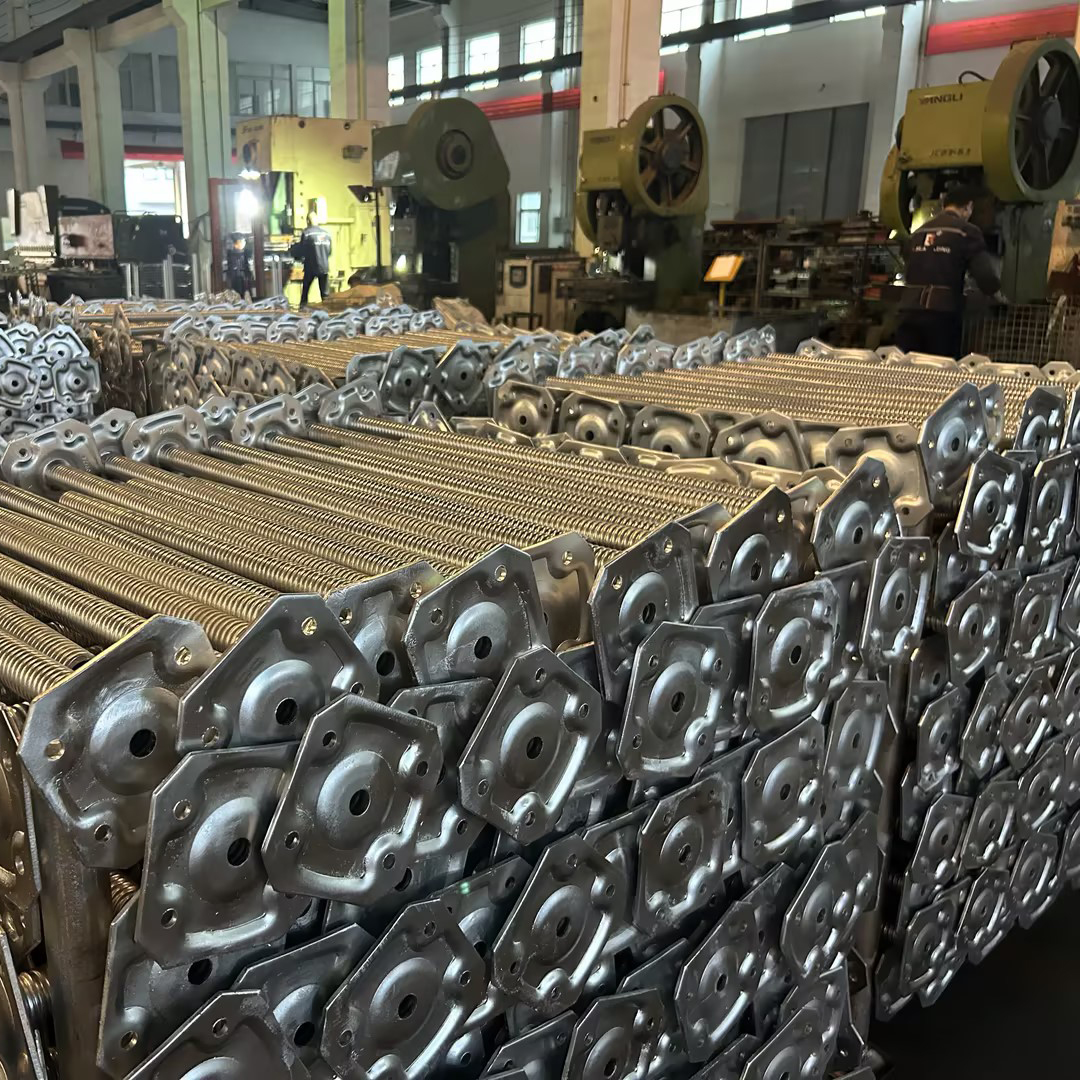

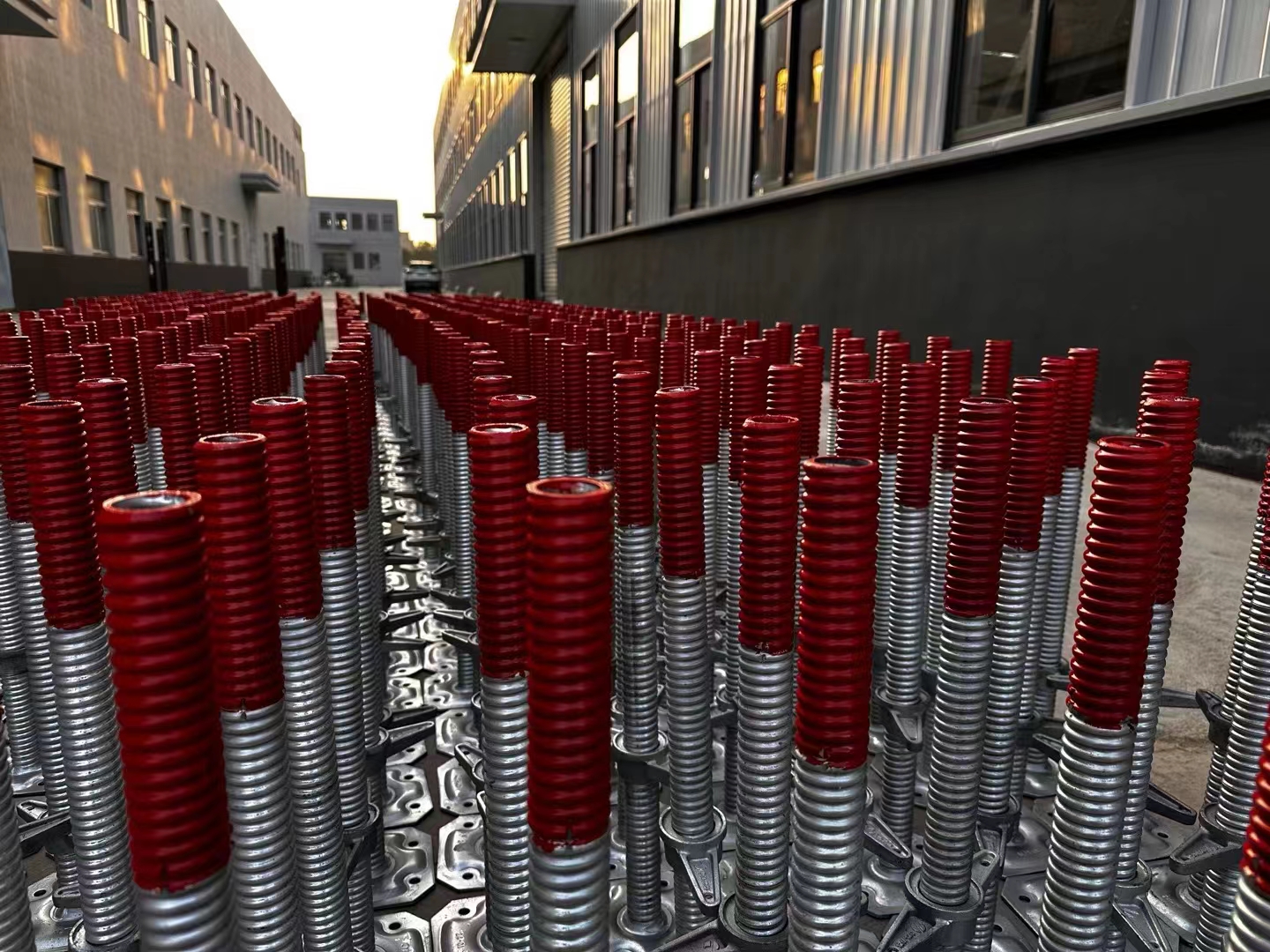

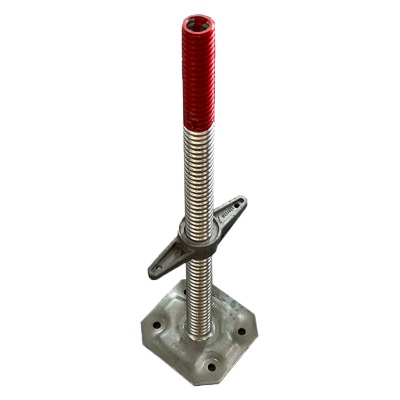

Zdjęcia jakości podnośnika podstawowego wyprodukowane przez producenta rusztowań EK

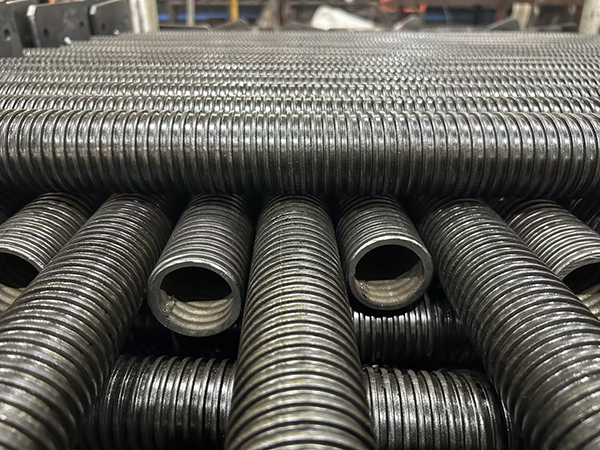

Kwadratowy wątek

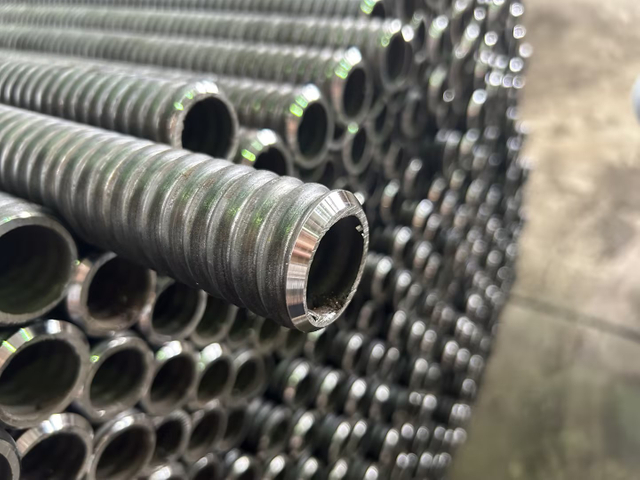

Okrągły wątek

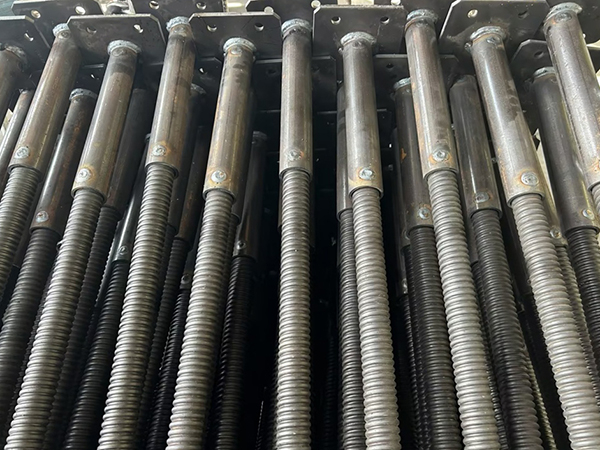

Złącze spawane

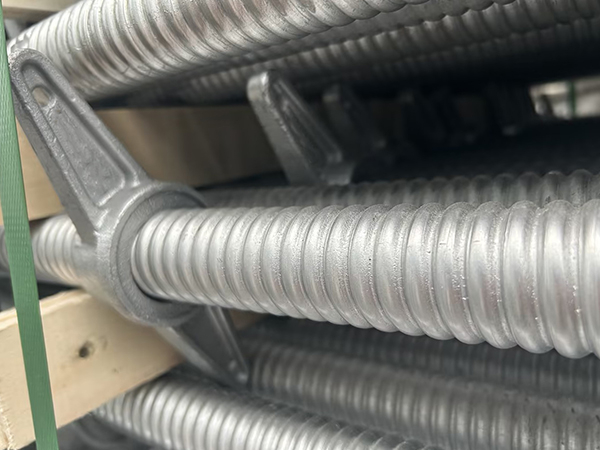

Uchwyt nakrętkowy i podstawka

Skontaktuj się z nami, aby uzyskać więcej informacji

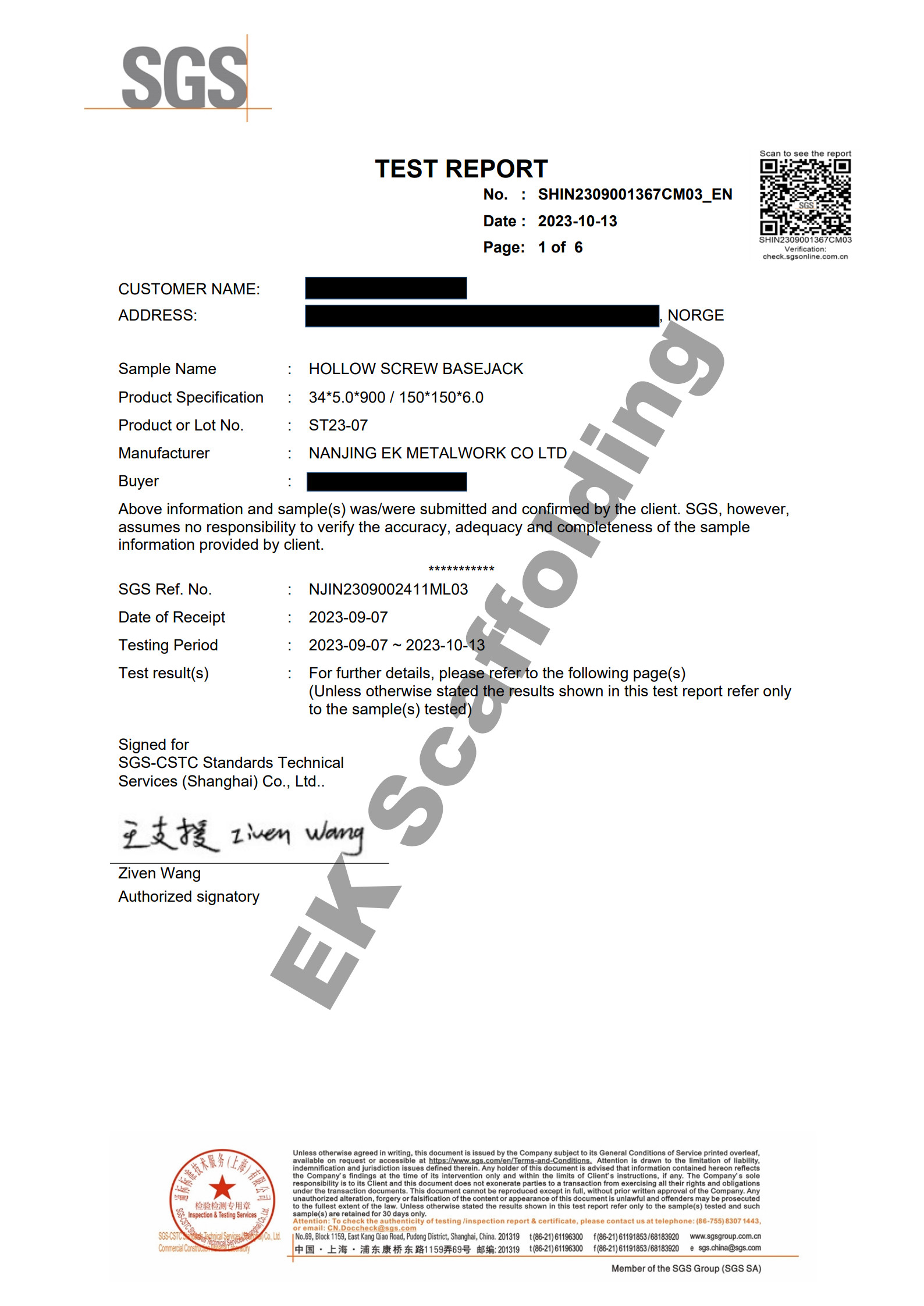

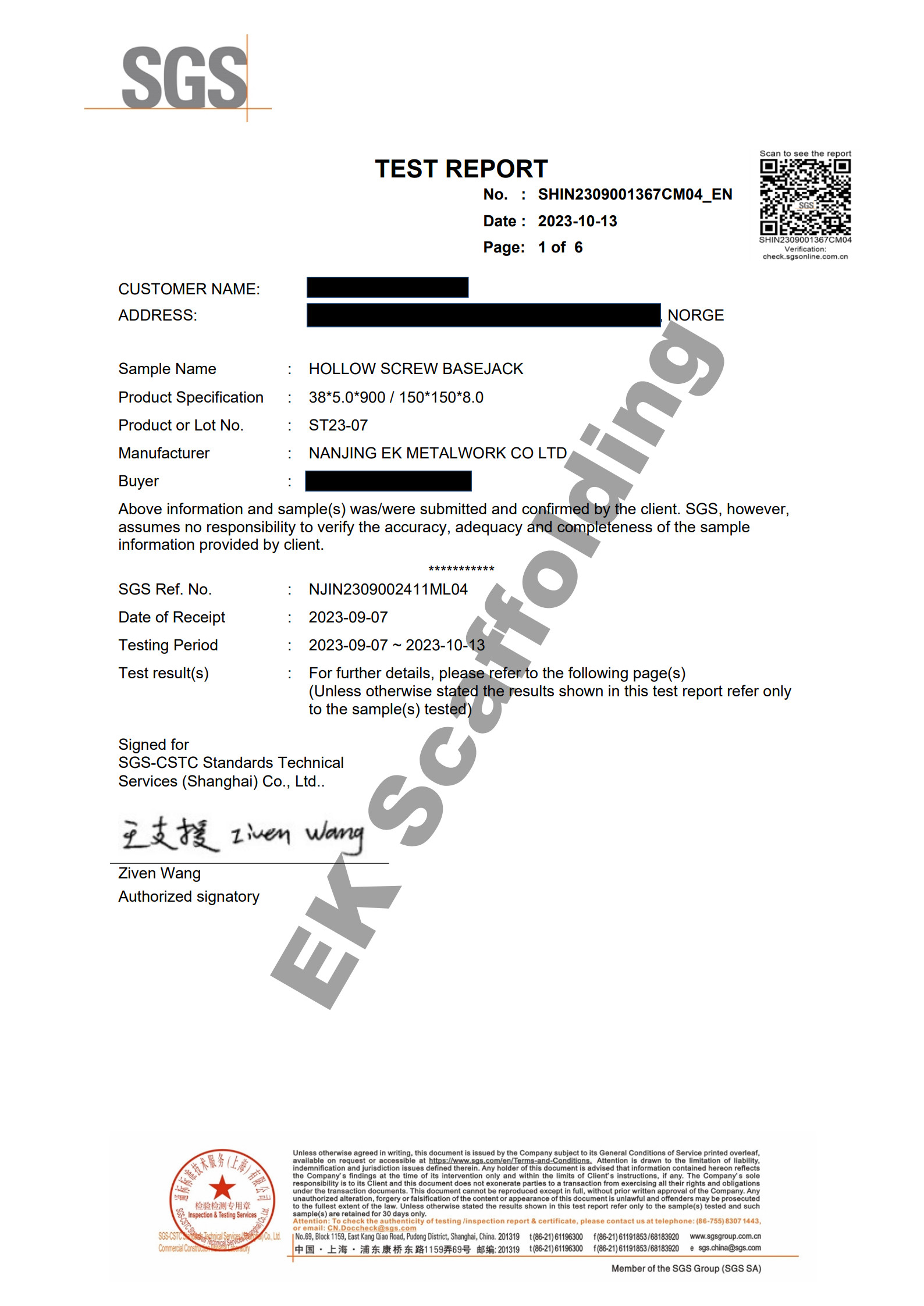

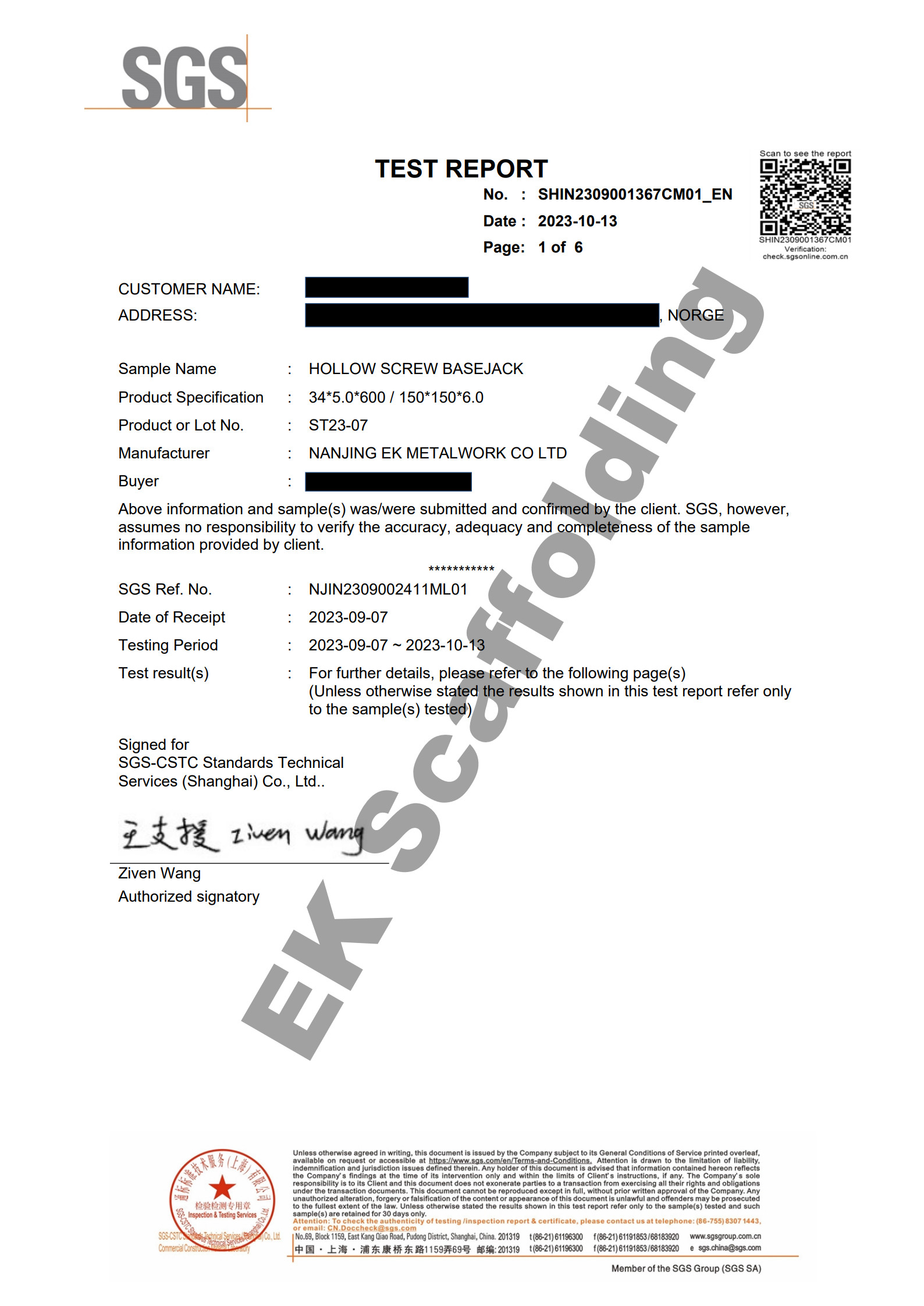

Raport Bazy Jacka

pdf

2025-02-06

511KB

28-02-900 NJIN2309002411ML04_EN.pdf

pdf

2025-02-06

518KB

24-03-001 NJIN2309002411ML05_EN.pdf

pdf

2025-02-06

500KB

01-04-002 NJIN2309002411ML03_EN.pdf

pdf

2025-02-06

634KB

01-04-001 NJIN2309002411ML06_EN.pdf

pdf

2025-02-06

537KB

01-03-002 NJIN2309002411ML02_EN.pdf

pdf

2025-02-06

561KB

01-03-001 NJIN2309002411ML01_EN.pdf

Jakie są typowe specyfikacje i zakresy regulacji gniazd podstawowych?

podnośniki do poziomowania rusztowań Klasyfikacja:
♦ Podnośnik do rusztowania stosowany jest na dole pionowego pręta stalowego, a płyta dolna znajduje się na dole. Dolną płytę można złożyć lub nie.
♦ W zależności od materiału śruby pociągowej, można je podzielić na pustą podstawę i solidną podstawę.
♦ Śruba podnośnika z pustą podstawą wykonana jest z grubej rury stalowej, która jest lekka.
♦ W podstawie solidnego podnośnika zastosowano okrągły pręt stalowy o dużej wadze.

Standardowe specyfikacje gniazda podstawowego zazwyczaj obejmują:

Średnica śruby	30 mm, 32 mm, 34 mm, 38 mm (kompatybilne z różnymi standardowymi średnicami rur)
Rozmiar płyty podstawowej	120x120mm, 150x150mm (grubość 5-8mm)
Całkowita długość	450 mm, 600 mm, 750 mm, 1500 mm (możliwość dostosowania na życzenie)
Obróbka powierzchniowa	Cynkowane elektrolitycznie, cynkowane ogniowo (HDG), malowane
Zakres regulacji	Zaleca się, aby długość regulacji nie przekraczała 2/3 długości całkowitej

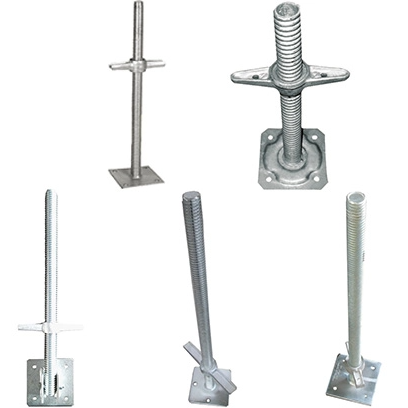

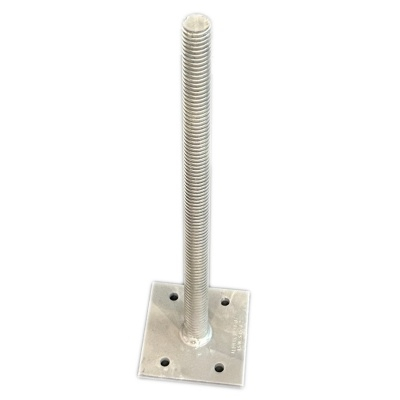

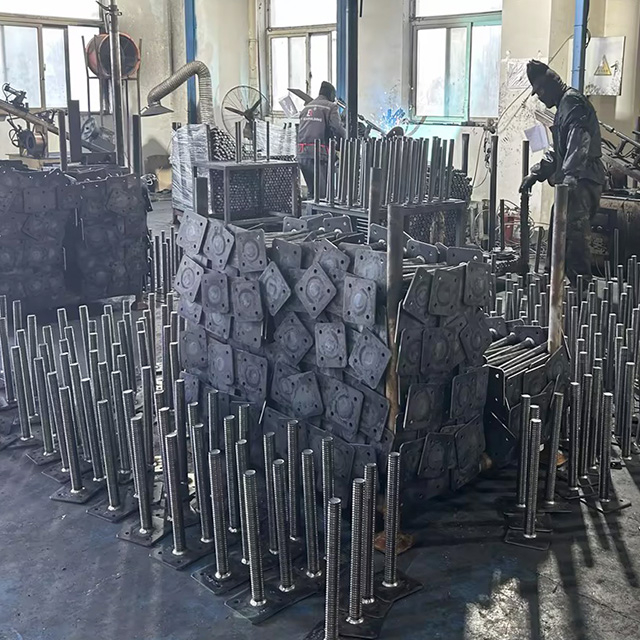

Rusztowanie solidnego gniazda bazowego

Regulowana solidna śruba rusztowania z płytą podstawową w 150*150*5 mm lub spersonalizowanej pręt wykonanej z struktury pręta stalowego o wysokiej wytrzymałości z odlewem lub rusztowaniem nakrętki podnośnika do systemu rusztowania , , jako , system rusztowania rusztowania i inne rusztowanie i inne.

Wysoka pojemność obciążenia rusztowanie stałe gniazdo podstawowe
Nazwa	Podstawowy typ gniazda	Solidny regulowany rozmiar podnośnika podstawowego		Solidny regulowany podnośnik bazowy (kg)
Nazwa	Podstawowy typ gniazda	Swanik (mm)	Płyta podstawowa (mm)	Solidny regulowany podnośnik bazowy (kg)
Solidny regulowany podnośnik podstawowy	Solidny	30*400	1201205	3.10
Solidny regulowany podnośnik podstawowy	Solidny	30*600	1201205	4.07
Solidny regulowany podnośnik podstawowy	Solidny	32*400	1201205	3.39
Solidny regulowany podnośnik podstawowy	Solidny	32*600	1201205	4.50
Solidny regulowany podnośnik podstawowy	Solidny	34*400	1201205	3.70
Solidny regulowany podnośnik podstawowy	Solidny	34*600	1201205	4.95
Solidny regulowany podnośnik podstawowy	Solidny	35*400	1501505	4.17
Solidny regulowany podnośnik podstawowy	Solidny	35*500	1501505	4.84
Solidny regulowany podnośnik podstawowy	Solidny	35*600	1501505	5.51
Solidny regulowany podnośnik podstawowy	Solidny	38*500	1501505	5.48
Solidny regulowany podnośnik podstawowy	Solidny	38*750	1501505	7.48
Solidny regulowany podnośnik podstawowy	Solidny	45*400	1501505	6.04
Solidny regulowany podnośnik podstawowy	Solidny	45*500	1501505	7.18
Solidny regulowany podnośnik podstawowy	Solidny	45*600	1501505	8.32
Specyfikacje można dostosować zgodnie z wymaganiami

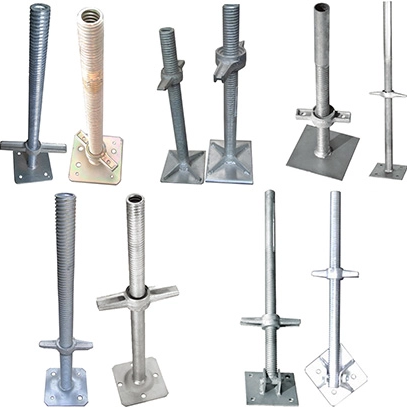

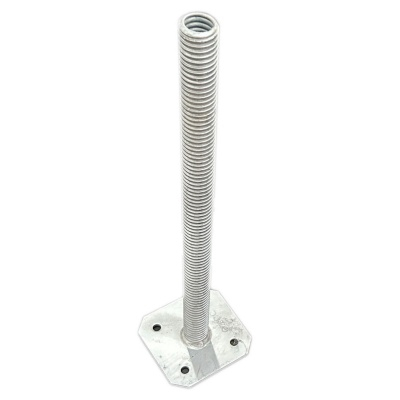

Rusztowanie puste gniazdo podstawowe

Rusztowanie puste gniazdo podstawy wykonane ze stali o wysokiej wytrzymałości w pustej średnicy rurki 35/38/48 mm z gwintem śrubowym. Zwykle stosowany na dnie pionowych systemów rusztowań, sprawia, że cały system rusztowania jest bardziej stabilny.

Wysoka pojemność obciążenia rusztowanie puste gniazdo podstawowe
Nazwa	Podstawowy typ gniazda	Pusty regulowany rozmiar podnośnika podstawowego		Pusty regulowana waga podnośnika (kg)
Nazwa	Podstawowy typ gniazda	Swanik (mm)	Płyta podstawowa (mm)	Pusty regulowana waga podnośnika (kg)
Puste regulowane podnośniki podstawowe	Dziurawy	354600	1501505	3.32
Puste regulowane podnośniki podstawowe	Dziurawy	384600	1501505	3.50
Puste regulowane podnośniki podstawowe	Dziurawy	484600	1601606	4.41
Puste regulowane podnośniki podstawowe	Dziurawy	355400	1501505	2.96
Puste regulowane podnośniki podstawowe	Dziurawy	355500	1501505	3.33
Puste regulowane podnośniki podstawowe	Dziurawy	355600	1501505	3.70
Puste regulowane podnośniki podstawowe	Dziurawy	385500	1501505	3.52
Puste regulowane podnośniki podstawowe	Dziurawy	385750	1501505	4.55
Puste regulowane podnośniki podstawowe	Dziurawy	455400	1501505	3.46
Puste regulowane podnośniki podstawowe	Dziurawy	455500	1501505	3.95
Puste regulowane podnośniki podstawowe	Dziurawy	455600	1501505	4.44
Specyfikacje można dostosować zgodnie z wymaganiami

Jak wybrać pomiędzy gniazdami z solidną podstawą a gniazdami z pustą podstawą?

Wybór podnośnika podstawowego zależy przede wszystkim od wymagań dotyczących obciążenia projektu i kontroli kosztów. Zaleca się dobranie podstawki do wartości obliczeniowej siły osiowej pojedynczego słupa na podstawie obliczeń inżynierskich, zapewniając współczynnik bezpieczeństwa nie mniejszy niż 2:1.

Podnośniki z podstawą stałą : oferują wyjątkowo dużą nośność i są zwykle stosowane w systemach wsporczych o dużej wytrzymałości (takich jak odlewane na miejscu konstrukcje belek mostowych). Są ciężkie i bardzo stabilne.
Podnośniki z pustą podstawą : wykonane z bezszwowych rur stalowych, są lżejsze i łatwiejsze w obsłudze dla pracowników. Nadają się do stosowania w standardowych systemach szalunków budowlanych i zapewniają dobrą opłacalność.

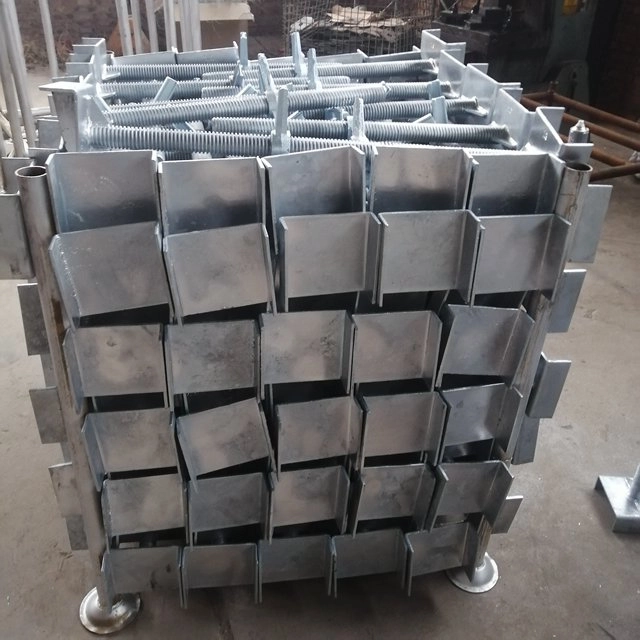

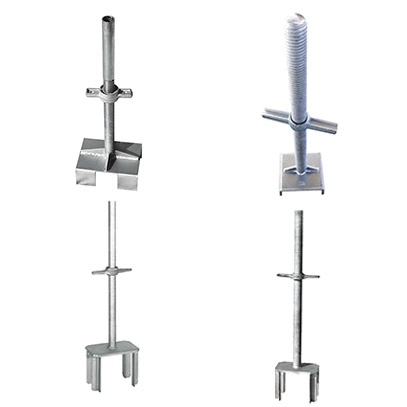

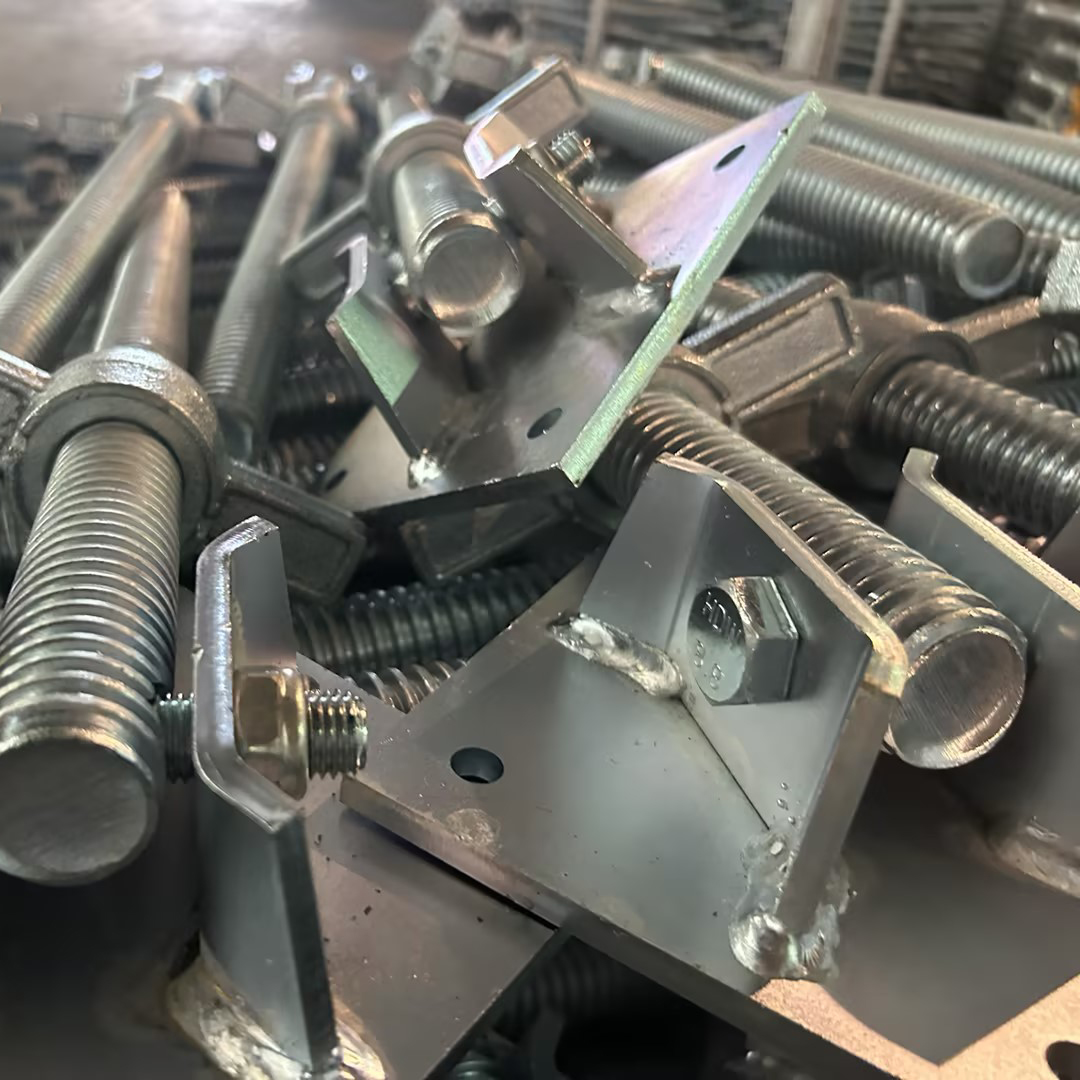

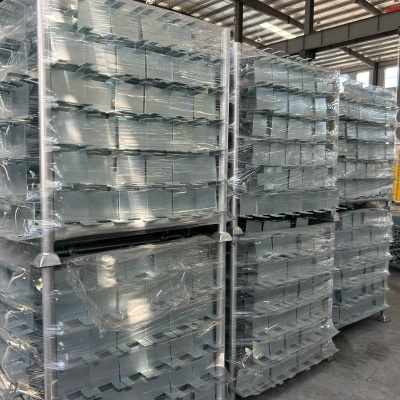

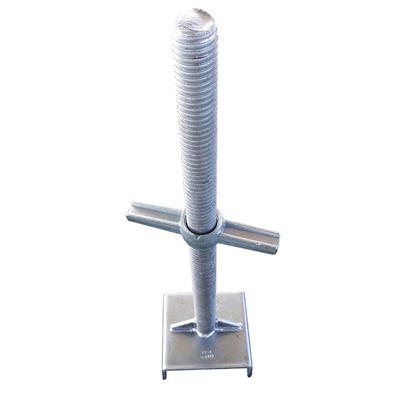

Rusztowanie regulowane jack U-Head

Rusztowanie rusztowania regulowane gniazdo U-Head zostało zaprojektowane do użytku w połączeniu z regulowanymi obsługami systemu. Główną funkcją rusztowania regulowanego podnośnika U-Head jest utrzymanie drewnianej wiązki na miejscu. Oferowane przez nas gniazda U-Head w rusztowaniach są o wysokiej jakości standardu, a one mają czysty cynk wykończony, co zwiększa jego połysk. Wszystkie są regulowane, a zatem największą zaletą tych produktów. Dokonano tego pod kontrolą ekspertów, zapewniając w ten sposób doskonałą wydajność.

Jaka jest różnica między gniazdem U-Head a gniazdem podstawowym?

Chociaż oba wykorzystują śruby do regulacji wysokości, ich logika funkcjonalna jest zupełnie inna:

Podstawa : Zwykle używana do podparcia dolnego, z płaską stalową podstawą, skupiającą się na oporze nacisku i zapobieganiu osiadaniu.
Podnośnik z głowicą U : Zwykle używany do podparcia górnego, wyposażony w otwartą stalową płytę w kształcie litery U, skupiającą się na tworzeniu belek poprzecznych i zapobieganiu przewróceniu.

Jakie są standardowe wymiary gniazda U-Head (U-Plate Jack)?

Wymiary podnośnika z główką U muszą odpowiadać szerokości głównych belek (takich jak belki drewniane lub aluminiowe):
Szerokość standardowa: zwykle 150 mm lub 170 mm.
Wysokość skrzydła bocznego: Zwykle 100 mm lub 150 mm, stosowana w celu zapobiegania ślizganiu się belki pod obciążeniem.
Grubość blachy stalowej: Standardy rdzeni wymagają od 6 mm do 8 mm, aby zapobiec odkształceniom pod dużym obciążeniem.

Cechy	Standardowe gniazdo typu U-Head	Wytrzymała głowica U
Średnica śruby	30 mm / 34 mm	38 mm / 48 mm
Typowa ładowność	30 - 50 kN	60 - 100 kN
Kształt pakietu	Naprawiono głowicę U	Obrotowa głowica U
Klasa materiału	Q235	Q345/S355

Rusztowanie o wysokiej pojemności obciążenia regulowane podnośnik U-Head
Nazwa	Typ gniazda U-Head	Regulowany rozmiar podnośnika U-Head		Regulowana waga podnośnika U-Head (kg)
Nazwa	Typ gniazda U-Head	Swanik (mm)	Płyta podstawowa (mm)	Regulowana waga podnośnika U-Head (kg)
Solidny regulowany podnośnik U-Head	Solidny	30*400	15012050*5	3.11
Solidny regulowany podnośnik U-Head	Solidny	30*600	15012050*5	4.08
Solidny regulowany podnośnik U-Head	Solidny	32*400	15012050*5	3.40
Solidny regulowany podnośnik U-Head	Solidny	32*600	15012050*5	4.51
Solidny regulowany podnośnik U-Head	Solidny	34*400	15012050*5	3.71
Solidny regulowany podnośnik U-Head	Solidny	34*600	15012050*5	4.97
Solidny regulowany podnośnik U-Head	Solidny	38*500	15012050*5	5.18
Solidny regulowany podnośnik U-Head	Solidny	38*750	15012050*5	7.17
Puste regulowane podnośnik U-Head	Dziurawy	303,0400	15012050*5	1.98
Puste regulowane podnośnik U-Head	Dziurawy	303,0600	15012050*5	2.38
Puste regulowane podnośnik U-Head	Dziurawy	323,0400	15012050*5	2.04
Puste regulowane podnośnik U-Head	Dziurawy	323,0600	15012050*5	2.47
Puste regulowane podnośnik U-Head	Dziurawy	343,0400	15012050*5	2.04
Puste regulowane podnośnik U-Head	Dziurawy	343,0600	15012050*5	2.47
Puste regulowane podnośnik U-Head	Dziurawy	384,0500	15012050*5	2.86
Puste regulowane podnośnik U-Head	Dziurawy	384,0750	15012050*5	3.70
Specyfikacje można dostosować zgodnie z wymaganiami

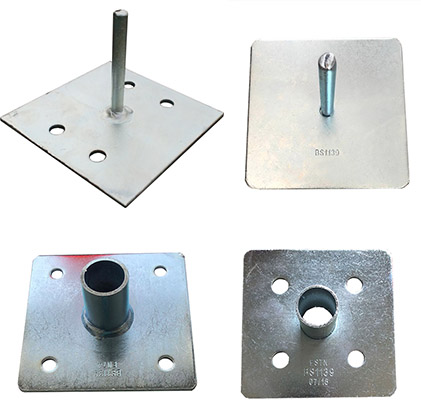

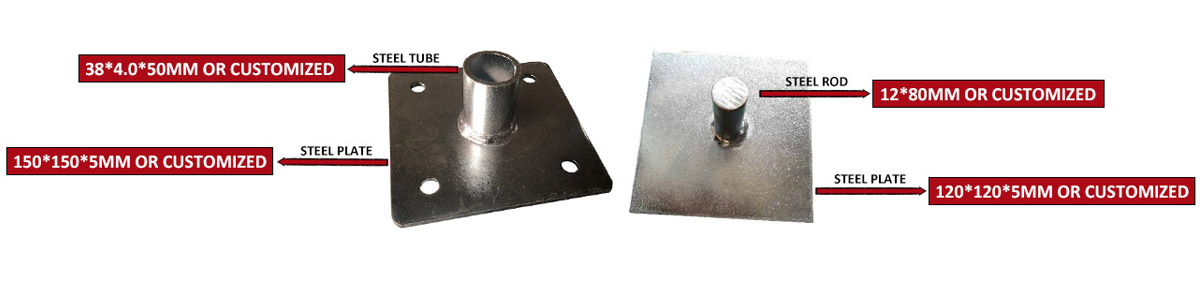

Rusztowa płyta podstawowa

Płyta podstawowa rusztowań jest rodzajem stopy dla układu rusztowania oraz rurki rur i zacisków. Kopiot do rusztowania płyty podstawowej można wykonać z okrągłej pręta lub pustej rurki rusztowania . Rozmiar płyty bazowej rusztowania można podzielić na 50 mm, 110 mm, 120 mm, 140 mm, 150 mm itp. Zgodnie ze standardem EN74 / BS1139 i może dostosowywać zgodnie z Twoimi wymaganiami. W zależności od użycia i wielkości Spigota płyta podstawowa rusztowań może być w typu wstawka i typu gniazda.

Płyta podstawowa o wysokim obciążeniu przenoszenia rusztowania
Nazwa	Typ płyty podstawowej	Rozmiar płyty bazowej rusztowania		Waga płytki bazowej rusztowania (kg)
Nazwa	Typ płyty podstawowej	Pręt / rurka (mm)	Płyta podstawowa (mm)	Waga płytki bazowej rusztowania (kg)
Rusztowa płyta podstawowa	Rod	12*80	1201205	0.62
Rusztowa płyta podstawowa	Rod	12*100	1201205	0.63
Rusztowa płyta podstawowa	Rod	12*80	1201206	0.73
Rusztowa płyta podstawowa	Rod	12*100	1201206	0.74
Rusztowa płyta podstawowa	Rod	12*80	1501505	0.94
Rusztowa płyta podstawowa	Rod	12*100	1501505	0.95
Rusztowa płyta podstawowa	Rod	12*80	1501506	1.11
Rusztowa płyta podstawowa	Rod	12*100	1501506	1.13
Rusztowa płyta podstawowa	Rura	353,050	1201205	0.67
Rusztowa płyta podstawowa	Rura	363,050	1201205	0.69
Rusztowa płyta podstawowa	Rura	384,050	1201206	0.85
Rusztowa płyta podstawowa	Rura	384,0100	1201206	1.02
Rusztowa płyta podstawowa	Rura	353,050	1501505	1.01
Rusztowa płyta podstawowa	Rura	363,050	1501505	1.02
Rusztowa płyta podstawowa	Rura	384,050	1501506	1.23
Rusztowa płyta podstawowa	Rura	384,0100	1501506	1.40
Specyfikacje można dostosować zgodnie z wymaganiami

Podstawa rusztowa

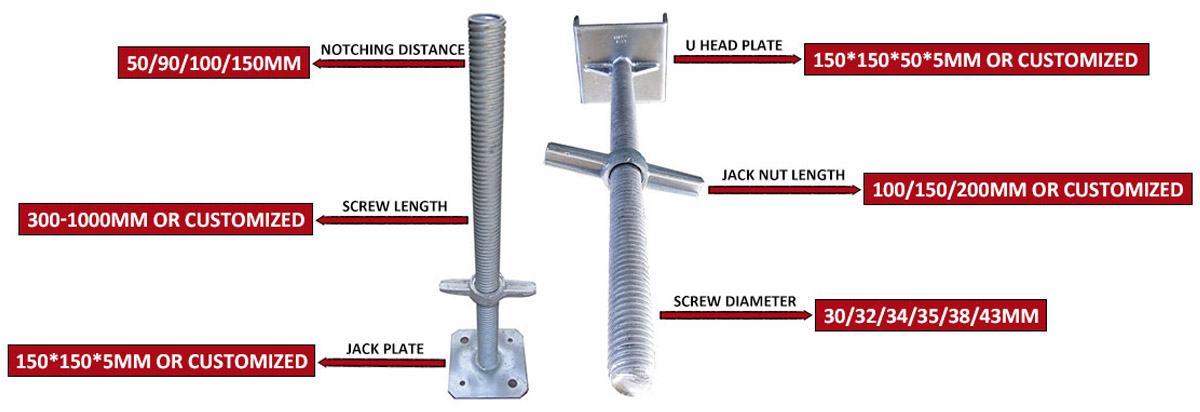

Komponenty

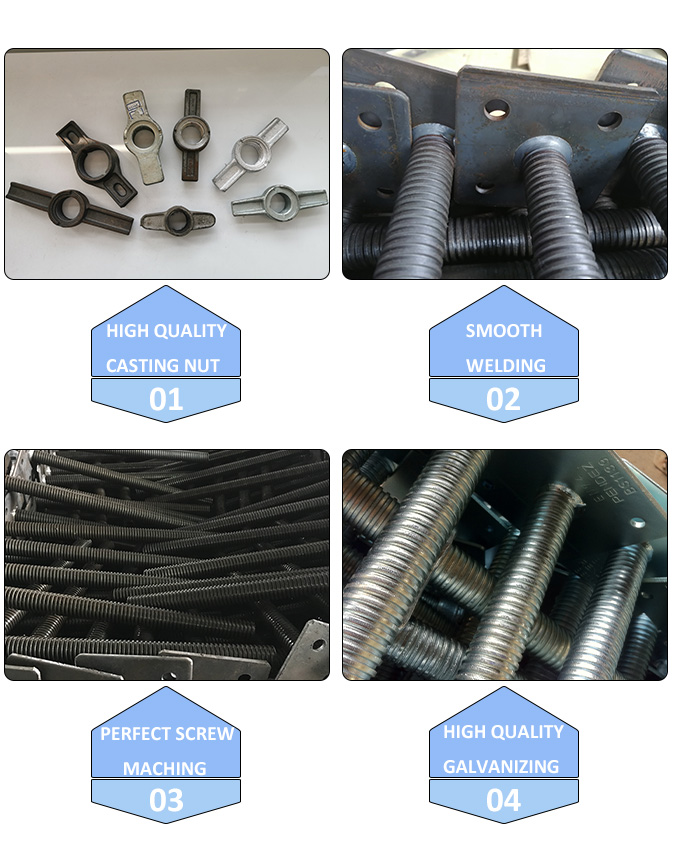

Zalety podstawowego gniazda.

♦ Materiał: okrągły pasek Q235 lub rura ERW.

♦ Średnica: 30 mm/32 mm/34 mm/38 mm/48 mm lub jako Twoje żądanie.

♦ Regulowana długość: od 100 mm do 1000 mm jako żądanie.

♦ TYP: Solid / pusty do wyboru.

♦ Obróbka powierzchniowa: czarna, farba, elektro ocynkowana, ocynkowana na gorąco.

♦ Główne elementy: gwintowany pasek, odlewana nakrętka i płyta podstawowa.

♦ Certyfikat: SGS, CE.

♦ Pakowanie: w palecie luzem lub stalowej odpowiednie do transportu morskiego lub na żądanie.

♦ Dostępna usługa OEM.

♦ Próbka jest dostępna, jeśli z potrzebami.

♦ BS1139 Rusztowanie Jack z lub bez usztywnienia.

♦ Dobry staw, wysoka wydajność o silnej pojemności ładowania.

♦ Gniazda wyrównania z wieloma rodzajami płyt.

♦ Proste struktury, prosta erekcja.

♦ Powszechnie stosowanie wielu rodzajów systemu rusztowania, takich jak system Cuplock , System Ringlock , system Kwikstage, system Haki, system ramowy oraz system rur i układu.

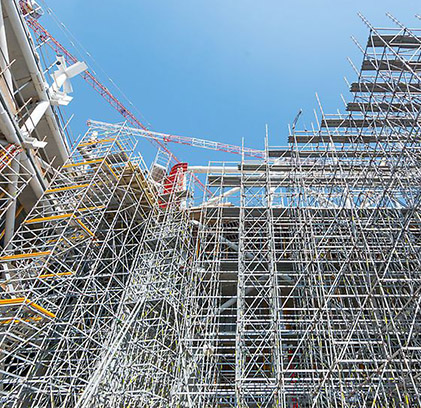

Zastosowanie bazowego rusztowania jack.

Podstawowe rusztowanie w jack jest szeroko stosowane w połączeniu z systemami rusztowania do budowy, hali, mostu, wieżowca w ramach rzędu rusztowania, używanego do instalacji elektromechanicznej, budowy kadłuba, platformy aktywności inżynierii dekoracyjnej, budowanie prostego dachu, tymczasowe akademictor witryny, magazynu, platforma obserwacyjna tymczasowa itp.

Jak zainstalować podnośnik bazowy, aby wyrównać podłogę.

Jeśli budynek jest zbudowany na ekspansywnej glebie, przy regularnym ruchu, gniazdo śruby rusztowania może zastąpić betonowe filary między kolumnami z litego drewna i dźwigarami, które wspierają leary podłogowe.

Rusztowanie gniazda na poziomie rusztowania to metalowa kolumna podporowa, którą można dostosować, aby uzyskać poziom podłogi. Składa się z dwóch ciężkich stalowych rur , jednej w drugiej. Wewnętrzna rurka jest gwintowana i regulowana w górę i w dół, obracając dużą nakrętkę skrzydeł. Podnośnik śruby rusztowania jest przymocowany do gwoździ do spodu dźwigara i do drewnianych bloków na betonowym nabrzeże.

Oto jak zainstalować gniazdo śrubowe rusztowania

1. W tym procesie do obsługi podłogi używane są gniazdo hydrauliczne i krótka kolumna.

2. Użyj młotów, pociągnięć paznokci i szamów, aby usunąć istniejące słupki i paznokcie.

3. Umieść rusztowanie regulowaną śrubę rusztowania pod belkami i drewniane bloki na betonowych pomostach pośrodku.

4. Dostosuj gniazdo podstawy śruby rusztowania, aby górne i dolne panele były równani górną i dolną powierzchnią drewna.

5. Przejmij 16 -Penny paznokcie przez otwór na płycie i do drewnianej ramy.

6. Opuść gniazdo hydrauliczne i przenieś obciążenie podłogi do nowego podnośnika śrubowego rusztowania.

7. Dostosuj podnośnik rusztowania w górę i w dół, aby powierzchnia była gładka.

Jak zainstalować podnośnik bazowy, aby wyrównać podłogę

Często zadawane pytania dotyczące gniazda podstawowego

Jak ustalić, czy płyta podstawowa jest zgodna?

Wycentrowane otwory. Kwalifikowana płyta podstawy ma zazwyczaj 2-4 wstępnie wywiercone otwory do mocowania jej do mat betonowych lub drewnianych, jeśli to konieczne.
Pionowość. Słupki muszą być całkowicie wsunięte we wkładki i zrównane z powierzchnią płyty podstawy, z odstępem nie przekraczającym 2 mm.
Jakie są najczęstsze naruszenia podczas montażu płyty podstawowej?

1. Brakujące kołki ustalające: Użycie płaskiej stalowej płyty zamiast płyty podstawy z wkładanymi prętami może spowodować boczne przesunięcie dolnej części ramy.
2. Zawieszenie: Z powodu niewielkich nierówności podłoża płyta podstawy może zostać częściowo zawieszona, a podkładki mogą nie być odpowiednio zamocowane.
3. Niewystarczająca wytrzymałość spoiny: Spoina pomiędzy prętem wkładanym a płytą podstawy jest tylko spoiną sczepną, a nie spoiną pełną.
Czy grubość płyty podstawy wpływa na bezpieczeństwo?

Grubość standardowa: zazwyczaj 5 mm, 6 mm lub 8 mm. Punkt ryzyka: Jeśli płyta podstawy jest zbyt cienka (np. < 4 mm), pod skoncentrowanym obciążeniem nastąpi „wpadnięcie”, powodując skupienie obciążenia w środku, a nie jego równomierne rozłożenie, co zmiażdży drewnianą podkładkę pod spodem.
Jakie są wytyczne OSHA dotyczące stosowania gniazd podstawowych (płyt podstawowych)?

OSHA wymaga, aby rusztowanie było pionowe. Jeżeli nachylenie gruntu przekracza 1:60 (około 1 stopień), OSHA zaleca stosowanie podstawek (podstaw z możliwością regulacji) zamiast stałych płyt podstawy, aby uniknąć niebezpiecznych metod, takich jak wyrównywanie za pomocą cegieł.
Jakie są wymagania dotyczące ochrony antykorozyjnej płyty podstawy zgodnie z normą BS 1139?

Ponieważ płyta podstawy jest w stałym kontakcie z wilgocią gruntu, norma BS 1139 zaleca cynkowanie ogniowe (HDG).
