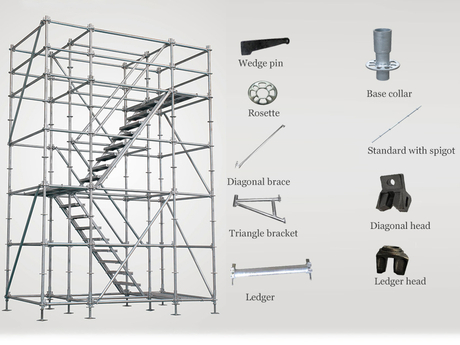

System rusztowań pierścieniowych składa się z kilku kluczowych elementów, w tym stojaków pierścieniowych, ksiąg, zastrzałów ukośnych, pomostów rusztowania, podnośników z głowicą U, podnośników podstawowych, kratownic i drabin. Elementy te można bezpiecznie połączyć ze sobą za pomocą mechanizmu blokującego. Ten przewodnik zawiera szczegółowe wprowadzenie do poszczególnych elementów systemu rusztowań pierścieniowych.

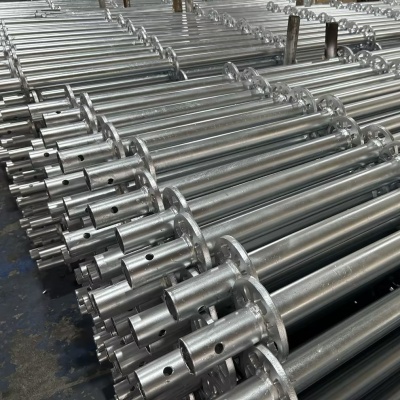

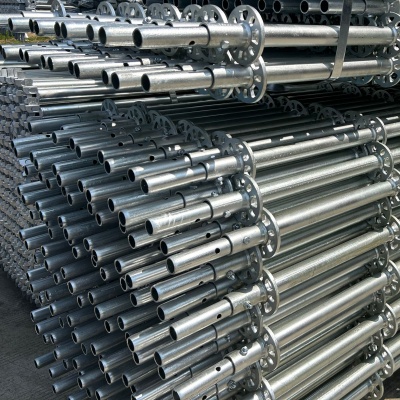

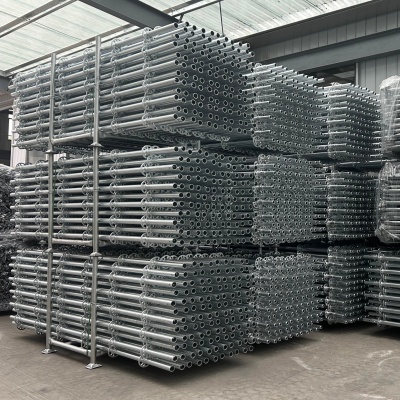

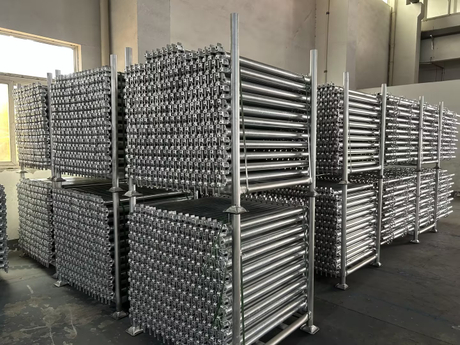

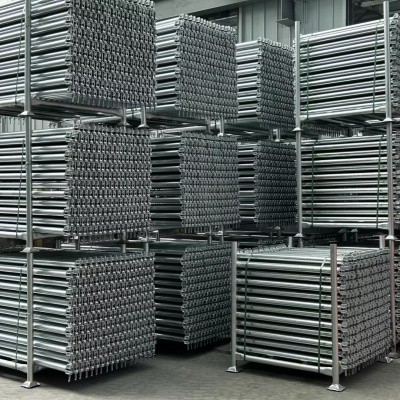

Standard Ringlock
Standardy pierścieniowe to pionowe elementy nośne systemu rusztowania. Każdy standard zamka pierścieniowego ma okrągłe węzły rusztowania przyspawane w odstępach 500 mm, służące do łączenia elementów, takich jak rygle zamka i stężenia ukośne zamka. Standardy Ringlock są łączone za pomocą złączy wewnętrznych. Oferujemy dwa typy standardów ringlock: ze złączami wewnętrznymi i bez nich.
Standardowe dane techniczne:
Długość: Typowe długości to 0,5 metra, 1 metr, 1,5 metra, 2 metry, 2,5 metra i 3 metry.
Materiał: stal o wysokiej wytrzymałości Q235 lub Q345
Średnica: 48,3 mm
Obróbka powierzchniowa: Ocynkowana
Ringlock Standard bez czopa
Ringlock Standard z czopem

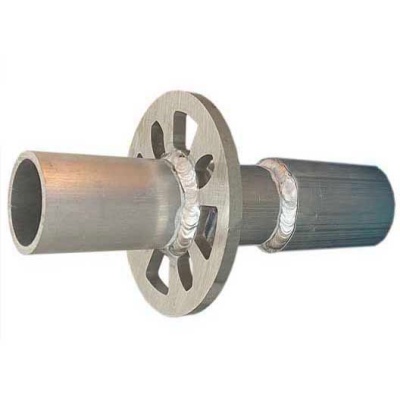

Obroża bazowa Ringlock
Pierścień bazowy typu ringlock jest podstawowym elementem systemu rusztowań typu ringlock. Składa się z okrągłego węzła, rurki o średnicy wewnętrznej 48,3 mm (do podłączenia do gniazda podstawowego) i rury zewnętrznej o średnicy 57 mm (do podłączenia do standardu ringlock). Zwykle służy do łączenia standardu pierścieniowego z podnośnikiem podstawowym, zapewniając stabilną podstawę rusztowania.
Dane techniczne kołnierza bazowego:
Wymiary: Typowe rozmiary to 240 mm i 430 mm; rozmiary niestandardowe są również dostępne na życzenie.
Waga: Około 2-3 kg
Materiał: stal o wysokiej wytrzymałości Q235 lub Q345
Obróbka powierzchni: ocynkowano

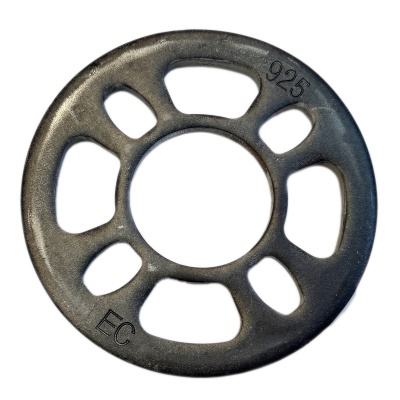

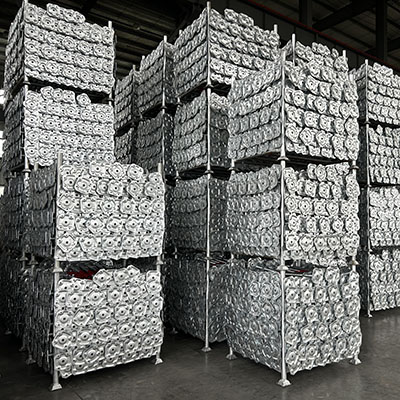

Ringlock Rosete
Rozeta pierścieniowa jest ważnym elementem słupków pionowych w systemie rusztowań pierścieniowych. Jest przyspawany do standardu zamka pierścieniowego i łączy się z komponentami, takimi jak rygle zamka, stężenia ukośne zamka pierścieniowego i wsporniki zamka pierścieniowego. Rozeta pierścieniowa posiada osiem otworów, umożliwiających łączenie w ośmiu kierunkach, co pozwala na elastyczny montaż systemów rusztowań o różnych kształtach.
Dane techniczne rozety:
Grubość ścianki: 8-10 mm
Średnica: 120 mm
Materiał: płyta stalowa o wysokiej wytrzymałości Q235 lub Q345
Obróbka powierzchniowa: Ocynkowana

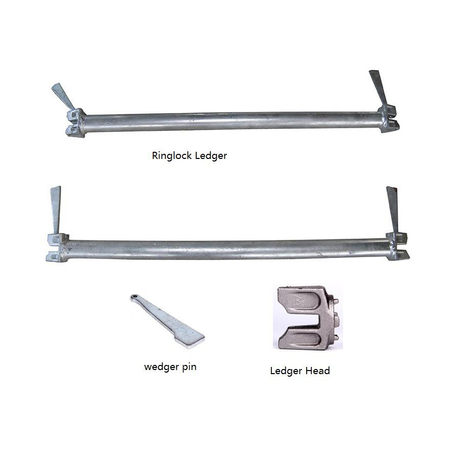

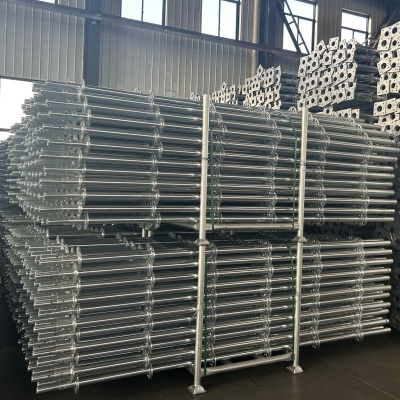

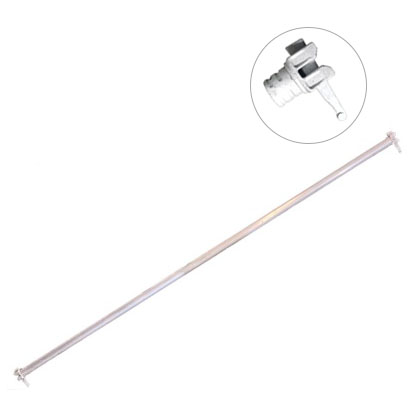

Księga Ringlock
Rygiel kołkowy jest poziomym elementem nośnym systemu rusztowań kołkowych, służącym do łączenia stojaków i budowy szkieletu systemu kołkowego, poprawiającego odporność rusztowania na odkształcenia. Rygiel zamkowy ma przyspawane głowice poprzeczne na obu końcach, które można szybko włożyć i zablokować w rozecie zamka w standardzie zamka. Metoda ta sprawia, że proces montażu systemu rusztowania jest szybszy i efektywniejszy.
Dane księgi głównej:
Długość: Typowe długości to 0,3 m, 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m i 2,5 m.
Średnica: 48,3 mm
Materiał: stal o wysokiej wytrzymałości Q235 lub Q345
Obróbka powierzchniowa: Ocynkowana

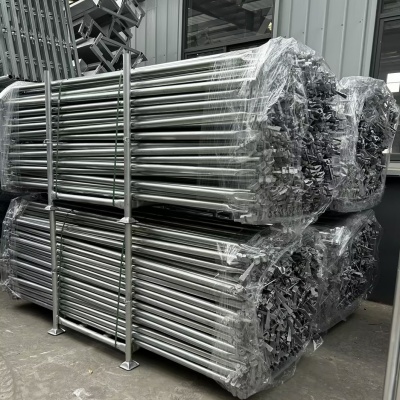

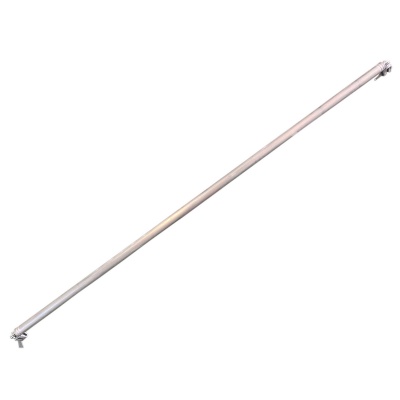

Ringlock Diagonal Brace
Stężenia ukośne Ringlock służą do ukośnego łączenia rygli Ringlock i stojaków Ringlock. Wykorzystując różne węzły podporowe, tworzą one silniejszy trójkątny system podpór, zwiększając wytrzymałość i stabilność systemu rusztowania. Obydwa końce stężenia ukośnego Ringlock są przyspawane do konstrukcji w kształcie klina, które można bezpośrednio włożyć w rozetę Ringlock w standardzie Ringlock.
Dane techniczne usztywnienia ukośnego:
Długość: 1 metr do 3 metrów, zazwyczaj dostosowywana w zależności od długości standardu Ringlock i księgi głównej.
Średnica: 48,3 mm
Materiał: stal o wysokiej wytrzymałości Q235 lub Q345
Obróbka powierzchniowa: Ocynkowana

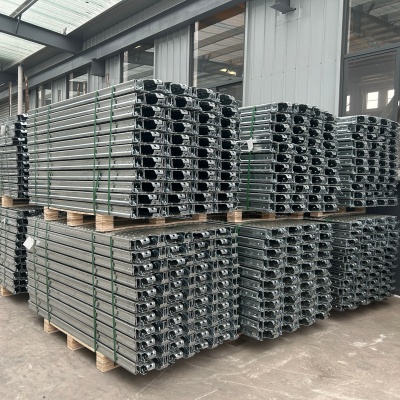

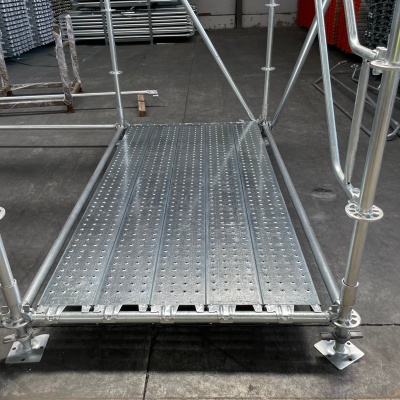

Rusztowanie deski spacerowej
Pomosty rusztowania, służące jako główna platforma robocza dla systemu rusztowań pierścieniowych, są zwykle wykonane ze stali lub aluminium. Wymagają zabezpieczenia antypoślizgowego i antykorozyjnego powierzchni oraz posiadają wysoką nośność i powierzchnię antypoślizgową. Pomosty rusztowania są wyposażone w haki zabezpieczające na obu końcach, które umożliwiają pewne przymocowanie ich do rygli pierścieniowych, zapewniając bezpieczeństwo pracowników i stabilność platformy.
Dane techniczne chodnika:
Długość: Dostępne w różnych długościach, zazwyczaj od 1 metra do 3 metrów.
Szerokość: 0,3 metra do 0,5 metra
Materiał: stal o wysokiej wytrzymałości Q235 lub Q345
Obróbka powierzchniowa: Ocynkowana, z antypoślizgową perforowaną konstrukcją zapewniającą drenaż, właściwości antypoślizgowe i antykorozyjne.

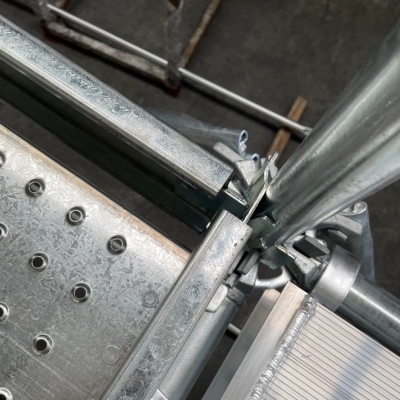

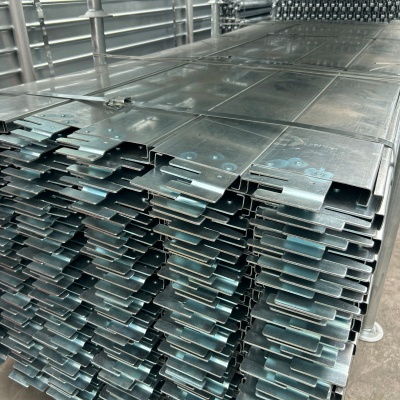

Ringlock TOE Board
Krawężniki pierścieniowe to pionowe bariery instalowane wzdłuż boków pomostów rusztowania lub terenów otwartych. Dzięki blokowanej konstrukcji zamykają obszar platformy, zapobiegając wypadaniu narzędzi i sprzętu z platformy, zapewniając w ten sposób dodatkową ochronę bezpieczeństwa podczas pracy na wysokości na rusztowaniu.
Dane techniczne deski krawężnikowej:
Długość: 0,4 metra - 3 metry
Szerokość: 152 mm
Materiał: stal o wysokiej wytrzymałości Q235 lub Q345
Obróbka powierzchniowa: Ocynkowana

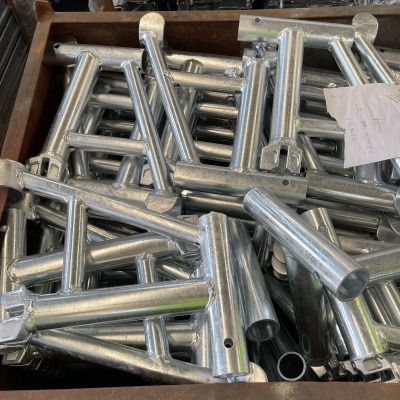

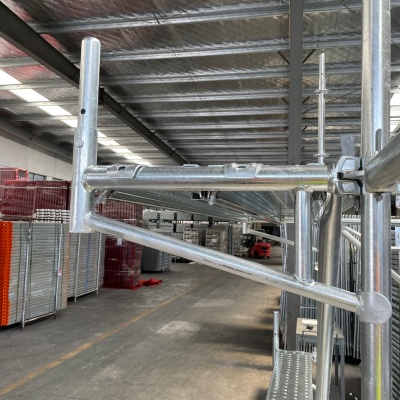

Wspornik pierścieniowy
Wsporniki pierścieniowe są niezbędnymi narzędziami do bezpiecznego przedłużania platform roboczych lub platform dostępowych. Użycie tych wsporników pierścieniowych do połączenia ze stojakami i księgami umożliwia wysunięcie pomostów rusztowania poza ramę główną, zapewniając pracownikom dodatkową przestrzeń do stania lub przechowywania niezbędnych narzędzi i materiałów wzdłuż krawędzi.
Dane wspornika:
Wymiary: Standardowy rozmiar to 300 mm x 200 mm
Materiał: stal ocynkowana Q235
Obróbka powierzchniowa: Ocynkowana

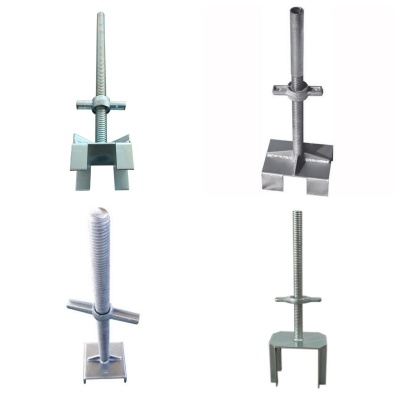

Głowa Jacka
Podnośnik z głowicą U montowany jest na górze rusztowania i ma regulowaną wysokość, służący do podparcia belek. Umożliwia precyzyjną regulację wysokości podczas budowy.
Dane techniczne gniazda U Head:
Wymiary: Wysokość można zazwyczaj regulować w zakresie od 300 mm do 600 mm.
Waga: Około 7-10 kg.
Materiał: stal o wysokiej wytrzymałości.
Obróbka powierzchniowa: Ocynkowana.

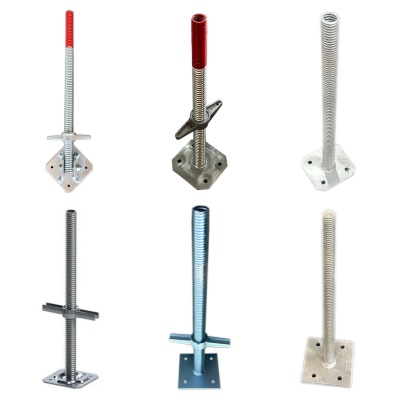

Base Jack
Podnośniki podstawowe montuje się w dolnej części rusztowania w celu jego podparcia. Wysokość rusztowania można regulować za pomocą nakrętek, a podnośniki podstawy zapewniają również stabilność systemu.
Dane techniczne gniazda podstawowego:
Wysokość: 300-1500 mm
Płyta podstawy: 300-500 mm
Materiał: stal Q235
Obróbka powierzchniowa: Ocynkowana, malowana

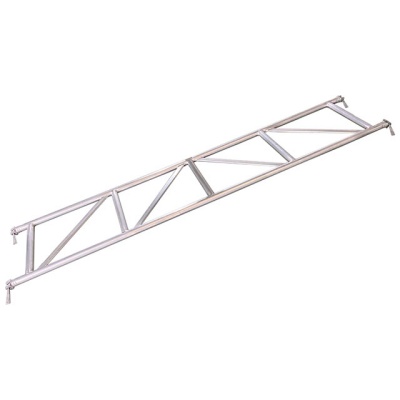

Kratownica pierścieniowa
Kratownica pierścieniowa jest poziomym elementem systemu rusztowań pierścieniowych, składającym się z wielu stalowych prętów tworzących stabilną trójkątną konstrukcję. Oferuje większą nośność w porównaniu do rygli pierścieniowych.
Dane techniczne kratownicy pierścieniowej:
Rozmiar: 1-3 metry
Waga: Około 10-15 kg
Materiał: stal Q235 lub Q345

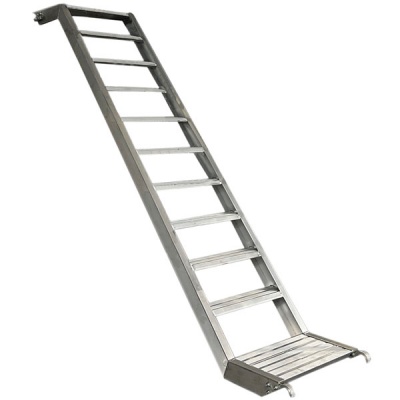

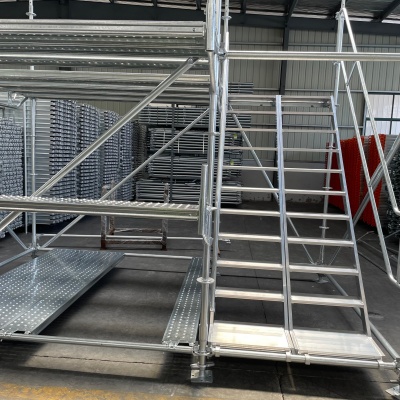

Drabina rusztowań
Drabiny rusztowania można bezpośrednio podłączyć do systemu rusztowania, płynnie integrując się z konstrukcją rusztowania, tworząc wielopoziomowy dostęp. Wyposażone są w platformy, sekcje schodów oraz wygodne punkty wejścia i wyjścia, zapewniające pracownikom bezpieczny dostęp.
Dane techniczne drabiny rusztowania:
Wymiary: Typowe wysokości to 2 metry i 3 metry.
Materiał: stop aluminium lub stal.
Obróbka powierzchni: ocynkowano
FAQ
P: Czy odstęp pomiędzy pionowymi dyskami jest stały?
Odp.: Pionowe tarcze są przyspawane w równych odstępach. Standardowy rozstaw wynosi 500mm (zalecany przez normy krajowe). W przypadku specjalnych scenariuszy można dostosować odstępy 300 mm/600 mm/1000 mm.
P: Jakie są specyfikacje dotyczące długości poziomych prętów? Czy można je dostosować?
Odp.: Typowe długości prętów poziomych to: 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m i 3,0 m, aby spełnić różne wymagania dotyczące rozpiętości rusztowania. Istnieje możliwość dostosowania długości niestandardowych (np. 3,5 m i 4,0 m).
P: Czy można pominąć stężenia ukośne i zastosować wyłącznie słupki i poziome pręty?
Odp.: Surowo zabrania się pomijania stężeń ukośnych: Stężenia ukośne są podstawowymi elementami zapewniającymi odporność rusztowania na przemieszczenia boczne i przewrócenie. Konstrukcja rusztowania wykorzystująca wyłącznie słupki i poziome pręty to „sztywna konstrukcja ramowa” o wyjątkowo słabej sztywności bocznej. Pod obciążeniem konstrukcyjnym i obciążeniem wiatrem rusztowanie jest bardzo podatne na zawalenie się, co narusza krajowe normy bezpieczeństwa.
