Przewodnik użytkowania łącznika tulejowego: wprowadzenie, zastosowanie i środki ostrożności

Złączki tulejowe to zewnętrzne akcesoria rusztowań, które wydłużają długość rur stalowych rusztowania bez wpływu na stabilność konstrukcyjną rusztowania, zapewniając w ten sposób ciągłość osiową i wytrzymałość nośną. Artykuł ten zawiera szczegółowe wprowadzenie do łączników tulejowych, scenariuszy ich zastosowań oraz prawidłowego ich stosowania.

Czym są łączniki tulejowe?

Złączki tulejowe, zwane również łącznikami lub łącznikami zewnętrznymi, to kluczowe elementy systemów rusztowań, służące do łączenia od końca do końca rur rusztowania o średnicy zewnętrznej 48,3 mm. Można nimi łączyć dwa słupki w pionie, dwa poziome pręty w poziomie lub dwa ukośne pręty po przekątnej. Łączniki tulejowe są zwykle wykonane z płyt stalowych o wysokiej wytrzymałości o grubości 4 mm w procesie tłoczenia lub kucia, spełniając normy EN74 lub BS139 i osiągając wydajność klasy B przy dużych obciążeniach z odpornością na poślizg przekraczającą 9 kN.

Wspólne specyfikacje

Rodzaje łączników w rusztowaniach i różnice w stosunku do łączników tulejowych

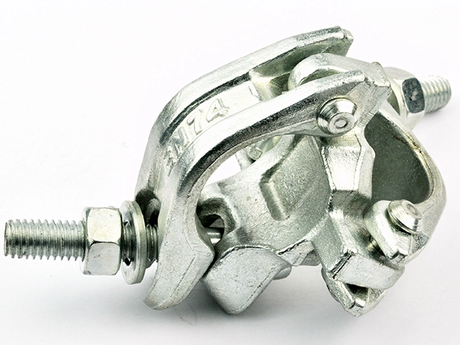

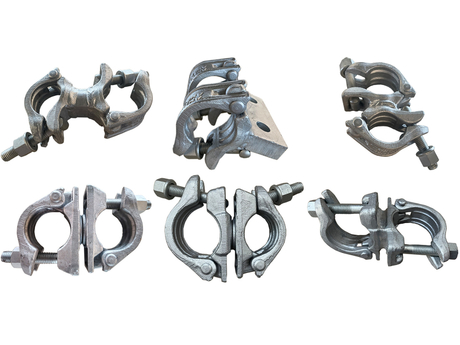

Istnieją różne typy łączników rusztowań stosowanych w rusztowaniach, ogólnie podzielone na łączniki obrotowe i łączniki kątowe.

Jakie są klasyfikacje i różnice łączników tulejowych?

Tłoczony łącznik tulejowy: Znany również jako standardowy łącznik tulejowy, jest lekkim i ekonomicznym łącznikiem wykonanym z blach stalowych o wysokiej wytrzymałości poprzez tłoczenie, zapewniającym kompleksowe połączenia fundamentów.

Kuty łącznik tulejowy: Znany również jako złącze tulejowe o dużej wytrzymałości, nadaje się do zastosowań o dużym obciążeniu i jest idealnym wyborem do trudnych warunków konstrukcyjnych.

Dodatkowo, zgodnie z normami, złącza można podzielić na złącza tulejowe zgodne ze standardem brytyjskim oraz złącza tulejowe klasy B EN74.

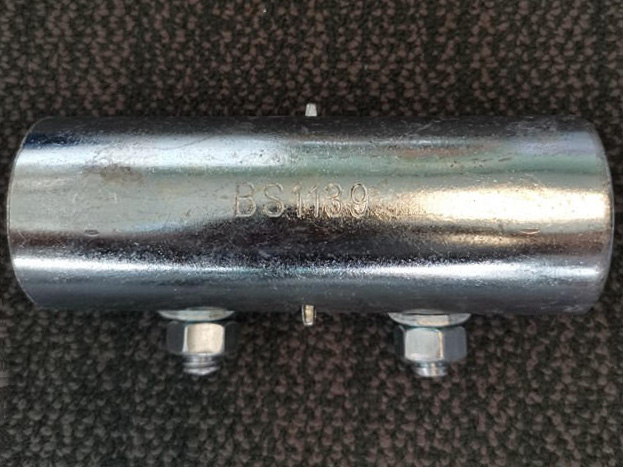

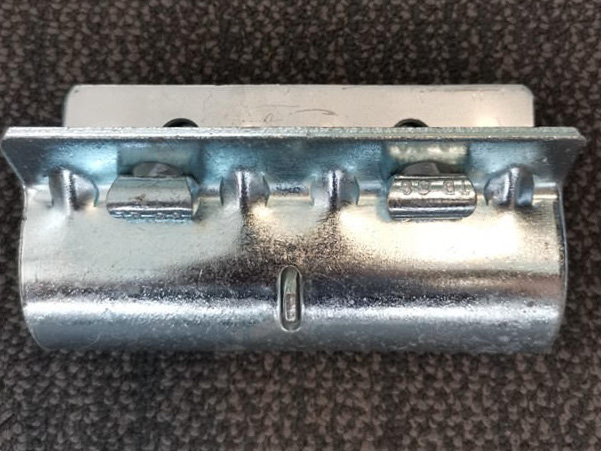

Brytyjskie standardowe łączniki tulejowe: szeroko stosowany typ standardowy.

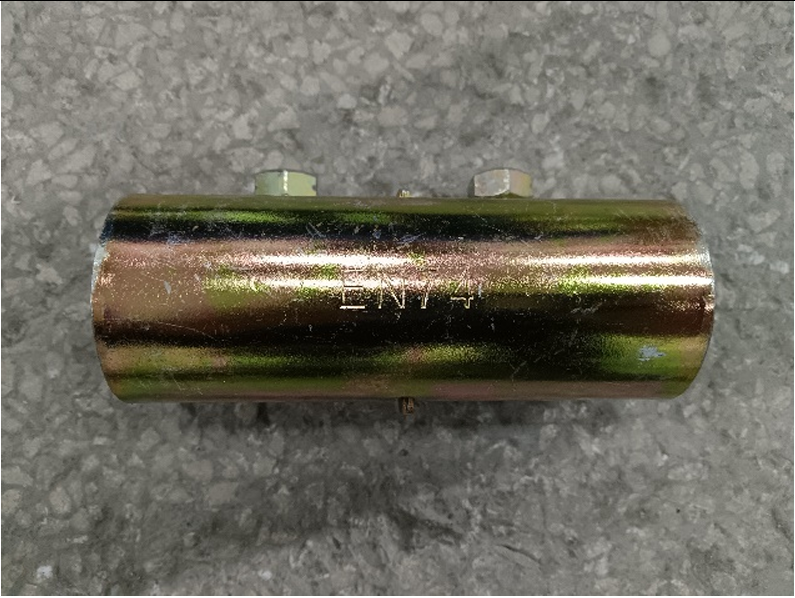

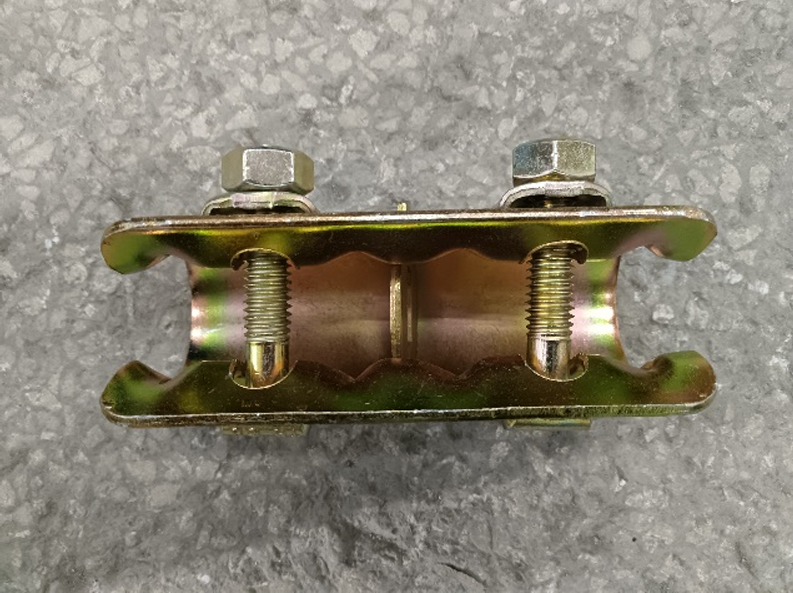

Złącza tulejowe EN74 klasy B: Złącza o wyższych właściwościach antypoślizgowych i nośności w porównaniu do łączników klasy A.

Wszystkie modele są specjalnie zaprojektowane do rusztowań z rur stalowych o średnicy zewnętrznej 48,3 mm, zapewniając płynną wymienność na placach budowy.

Jakie są zalety łączników tulejowych?

Wydłużona długość: Złączki tulejowe mogą wydłużać rury rusztowania bez dodawania dodatkowych konstrukcji wsporczych.
Stabilność: Zapewnia mocne i bezpieczne połączenie pomiędzy rurami stalowymi.
Wszechstronność: Nadaje się do różnych konfiguracji rusztowań.
Ekonomiczność: W porównaniu do łączenia wielu krótszych rur stalowych, użycie złączy tulejowych jest często bardziej opłacalne.

Gdzie można stosować łączniki tulejowe?

Łączniki tulejowe są powszechnie stosowane w projektach wymagających większej długości lub wysokości rusztowania, takich jak:
Konstrukcje wieżowców: W projektach budowy wieżowców rusztowania często muszą być wznoszone na bardzo duże wysokości.
Projekty konserwacji mostów: W projektach konserwacji i napraw mostów rusztowania muszą rozciągać się na duże odległości.
Zakłady przemysłowe: W środowiskach przemysłowych, gdzie konieczne jest wznoszenie rusztowań w celu prac konserwacyjnych i naprawczych.

Jak prawidłowo używać łączników tulejowych?

Instrukcja instalacji łącznika tulejowego

1. Przygotowanie: Upewnij się, że łączone rury stalowe są czyste i wolne od zanieczyszczeń, a powierzchnie połączeń rur są gładkie i zapewniają dobre dopasowanie.

2. Wyrównanie: Wyrównaj dwie stalowe rury od końca do końca.

3. Montaż łącznika: Nasunąć łącznik tulejowy na wyrównane rury stalowe.

4. Zabezpieczenie: Za pomocą klucza dokręć śruby, aby zabezpieczyć łącznik na miejscu, momentem obrotowym około 50 Nm.

5. Kontrola: Zastosuj siłę ręczną, aby przetestować i upewnić się, że rury stalowe są stabilnie połączone i zabezpieczone.

Środki ostrożności podczas stosowania łącznika tulejowego

Używając łączników tulejowych, należy zwrócić uwagę na następujące kwestie:
Prawidłowa instalacja: Upewnij się, że łącznik tulejowy jest prawidłowo i bezpiecznie zamontowany, aby zapobiec wypadkom.
Regularna kontrola: Regularnie sprawdzaj łączniki tulejowe; określić, czy zużyte lub uszkodzone łączniki mogą być nadal używane.
Nośność: Należy ściśle przestrzegać nośności złącza tulejowego, aby uniknąć uszkodzenia na skutek przeciążenia.

Instrukcja konserwacji łącznika tulejowego

Złącza tulejowe wymagają regularnej konserwacji i kontroli podczas użytkowania. Terminowa wymiana poważnie uszkodzonych łączników zapewnia stabilność i bezpieczeństwo systemu rusztowania.

Konserwacja:
Regularnie sprawdzaj stan gwintów śrub i nakrętek, aby upewnić się, że złączki tulejowe działają prawidłowo.
Podczas przechowywania zastosować inhibitor rdzy.
Przechowywać na suchej półce nad ziemią.

Kontrola:
Kontrola wzrokowa: Sprawdź pod kątem oznak zużycia, rdzy lub uszkodzeń.
Testowanie funkcjonalne: Przetestuj funkcję połączenia złączy, aby upewnić się, że działają prawidłowo.
Czyszczenie: Sprawdź złącza i okolice pod kątem rdzy lub brudu i niezwłocznie je wyczyść.

Wniosek

Złącza tulejowe rusztowań nadają się do różnych projektów rusztowań i są szeroko stosowane w platformach wiertniczych ropy i gazu, konstrukcjach scenicznych, poręczach i innych dziedzinach. Właściwe użytkowanie i konserwacja złączy może skutecznie przedłużyć ich żywotność.

Często zadawane pytania dotyczące łączników tulejowych

1. Jakie są główne funkcje łączników tulejowych?
   Złączki tulejowe stosowane są głównie do połączeń od końca do końca rur stalowych rusztowań, skutecznie zwiększając długość i wysokość rur rusztowania bez pogarszania stabilności konstrukcyjnej.

2. Jakie normy spełniają łączniki tulejowe?
   Złącza tulejowe produkowane przez rusztowania EK są zgodne z normami EN74 klasa B i BS1139 i mogą dostarczać raporty z testów SGS.

3. Jaka jest różnica między łącznikami tulejowymi a łącznikami wewnętrznymi?
   Złączki tulejowe łączą się zewnętrznie z rurami stalowymi, zapewniając wyższą ogólną sztywność i są powszechnie stosowane do rur stalowych o średnicy 48,3 mm.
   Złączki wewnętrzne łączą się wewnętrznie z rurami stalowymi, co zapewnia czystszy wygląd i mniejszą sztywność w punkcie połączenia, ale przy większej stabilności.

4. Jakie są zalety stosowania złączek tulejowych w projektach rusztowań?
   Zwiększają długość i wysokość rusztowania, utrzymują stabilność systemu rusztowania oraz zapewniają większą elastyczność w montażu i konfiguracji rusztowania.

5. W jakich sytuacjach odpowiednie są łączniki tulejowe?
   Złącza tulejowe mają szeroki zakres zastosowań i można je stosować w każdym scenariuszu wymagającym rusztowania o większej długości lub wysokości, np. przy budowie wieżowców, projektach konserwacji mostów oraz w obiektach przemysłowych, takich jak platformy wiertnicze ropy i gazu. Można je również stosować do budowy scen i zabezpieczania poręczy.

6. W jaki sposób łączniki tulejowe są mocowane do rur stalowych rusztowań?
   Wyrównaj końce dwóch rur stalowych rusztowania, włóż złączkę tulejową i dokręć śruby kluczem lub włóż kołki, aby zapewnić pewne mocowanie.

7. Jakie środki ostrożności należy zachować podczas korzystania ze złączy tulejowych?
   Po pierwsze, niezbędny jest prawidłowy montaż. Podczas użytkowania należy ściśle przestrzegać zaleceń producenta rusztowania w zakresie obciążeń i regularnie sprawdzać łączniki pod kątem zużycia i uszkodzeń.

8. Które systemy rusztowań są kompatybilne z łącznikami tulejowymi?
   Nasze łączniki tulejowe są zaprojektowane z rur stalowych o średnicy zewnętrznej 48,3 mm i są kompatybilne z większością modułowych systemów rusztowań, takich jak rusztowania dyskowe, rusztowania z blokadą kubkową, rusztowania do szybkiego montażu i ramy portalowe. Należy pamiętać, że rury stalowe do tych systemów rusztowań muszą mieć średnicę zewnętrzną 48,3 mm.

9. Czy oferujecie usługi dostosowywania lub realizujecie duże zamówienia?
   Jako producent rusztowań firma EK Rusztowania posiada własną linię produkcyjną i może świadczyć usługi dostosowywania. Obsługujemy jednak tylko zamówienia o dużej objętości.
